Soporte pared fijo pasamanos con tirafondo en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C | D |
43 mm | 70 mm | 64,5 mm | 32 mm |
Referencia:

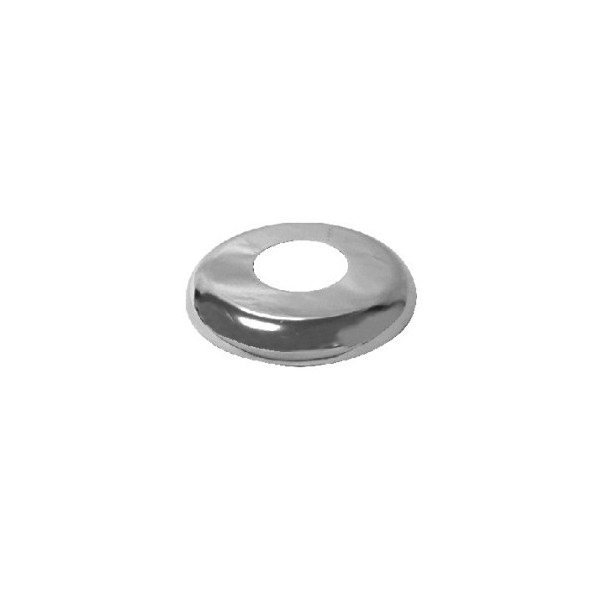

Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C |
43 mm | 107,8 mm | 14,6 mm |
Ficha técnica
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C |
43 mm | 107,8 mm | 14,6 mm |
Soporte pared fijo pasamanos con tirafondo en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C | D |
43 mm | 70 mm | 64,5 mm | 32 mm |
Soporte pared de ángulo regulable pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C | D |
43 mm | 70 mm | 64,5 mm | 32 mm |
Soporte pasante de varilla de 12 mm con base plana en acero inoxidable AISI 316
Medidas:
A | B | C | D |
12 mm | 21 mm | 20 mm | 6,5 mm |
Recomendaciones de instalación:
1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.
2- Taladrar y roscar el tubo.
3- Unir la base al tubo mediante tornillo inox M.6.
4- Deslizar la varilla en el taladro de la pieza de sujeción.
5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.
Base en acero inoxidable AISI 316 para para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro.
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
100 mm | 43 mm | 7,1 mm |
Recomendaciones de instalación:
1- Soldar el tubo a la base.
2- Atornillar la base mediante tirafondos.
3- Se recomienda la colocación a presión de una Tapa Base que embellece la unión.
Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C | D |
43 mm | 34 mm | 54,1 mm |
7mm |
Soporte pasante de varilla de 12 mm con base curva en acero inoxidable AISI 316, es un elemento de unión entre el tubo y la varilla, para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Medidas:
A | B | C | D | E |
12 mm | 21 mm | 20 mm | 6,5 mm | 43 mm |
Recomendaciones de instalación:
1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.
2- Taladrar y roscar el tubo.
3- Unir la base al tubo mediante tornillo inox M.6.
4- Deslizar la varilla en el taladro de la pieza de sujeción.
5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B |
43 mm | 5 mm |
Soporte abrazadera redondo pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D |
43 mm | 27 mm | 68 mm | 73 mm |
Sujetacables en acero inoxidable AISI 316 para cable de 4-5 mm.
Medidas:
A | B |
4-5 mm | 112 mm |
Conector recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B |
43 mm | 4 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del conector como al interior del tubo.
3- Fijar ambas partes entre sí. El conector queda unido al tubo de forma permanente.
Base en acero inoxidable AISI 316 para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
12 mm | 65 mm | 6 mm |
Codo recto en acero inoxidable AISI 316 para tubo de acero inoxidable cuadrado de 40x40 mm.
Medidas:
A | B | C |
40x40 mm | 60 mm | 60 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Soporte abrazadera plano final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C |
43 mm | 72 mm | 69 mm |
Soporte regulable en altura con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D |
43 mm | 40x40 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical de 40x40mm y un horizontal redondo de 43mm de diámetro. Este soporte es ajustable en altura para poder así adaptarse fácilmente a las necesidades del proyecto, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Medidas
A | B | C | D |
45 mm | 45 mm | 16 mm | 8-10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Pinza de acero inoxidable para vidrio de 10 mm ó 112 mm, según gomas de sujeción, con base curva.
Medidas
A | B | C | D | E |
63 mm | 45 mm | 15,5 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
