Base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
A | B | D |
90 mm | 100 mm | 40x40 mm |
Referencia: 1650002BS913

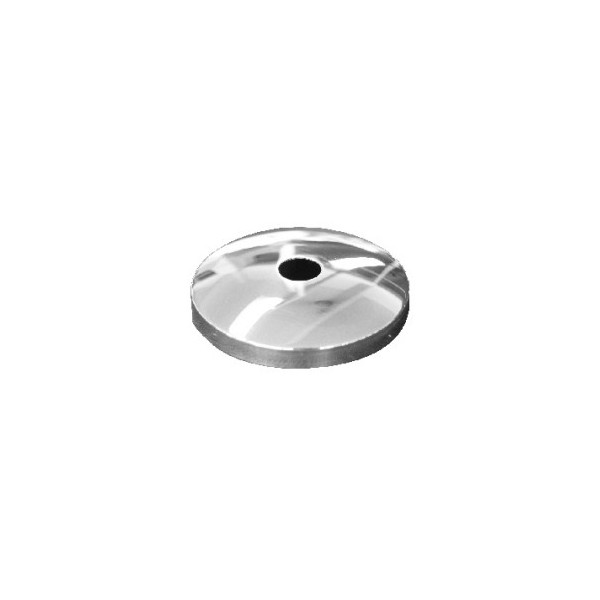

Base en acero inoxidable AISI 316 para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
12 mm | 65 mm | 6 mm |
Ficha técnica
Base en acero inoxidable AISI 316 para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
12 mm | 65 mm | 6 mm |
Base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
A | B | D |
90 mm | 100 mm | 40x40 mm |
Base con tapa en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C | D |
43 mm | 107,8 mm | 14,6 mm | 35 mm |
Base en acero inoxidable AISI 316 para para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro.
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
100 mm | 43 mm | 7,1 mm |
Recomendaciones de instalación:
1- Soldar el tubo a la base.
2- Atornillar la base mediante tirafondos.
3- Se recomienda la colocación a presión de una Tapa Base que embellece la unión.
Base con tapa enroscada en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C | D |
43 mm | 70 mm | 27,5 mm | 26,8 mm |
Recomendaciones de instalación:
1- Introducir el tubo en la base y fijar con el tornillo prisionero de la base. El tubo queda perfectamente fijado.
2- Atornillar la base mediante tirafondos
Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C | D |
43 mm | 34 mm | 54,1 mm |
7mm |
Sujetacables en acero inoxidable AISI 316 para cable de 4-5 mm.
Medidas:
A | B |
4-5 mm | 71 mm |
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
A | B | C | D | E |
54 mm | 42 mm | 16 mm | 8 - 10 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Soporte fijo con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas
A | B | C | D |
43 mm | 43 mm | 60 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y un horizontal redondo de 43×1,5 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
A | B | C | D | E |
54 mm | 42 mm | 16 mm | 8 - 10 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Soporte abrazadera redondo pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D |
43 mm | 27 mm | 68 mm | 73 mm |
Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas
A | B | C | D |
43 mm | 43 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y un horizontal redondo de 43×1,5 mm. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
El soporte abrazadera plano es un accesorio para barandillas de acero inoxidable AISI 316, para tubos de 43×1,5 mm.
Medidas
A | B | C | D | E |
130 mm | 70 mm | 50 mm | 77,3 mm | 43 mm |
Este soporte abrazadera permite la fijación a pared o suelo atornillando la base del mismo mediante tirafondos. El tubo de la barandilla atraviesa el soporte, haciendo este la función a abrazadera del tubo.
Soporte de pared para tubo de 40x40 en acero inoxidable AISI 316.
Medidas
A | B | C | D | E |
130 mm | 70 mm | 50 mm | 84,5 mm | 40 mm |
Este soporte abrazadera permite la fijación a suelo o pared atornillando la base del mismo mediante tirafondos. El tubo de la barandilla atraviesa el soporte, haciendo este la función a abrazadera del tubo.
Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C | D |
43 mm | 95 mm | 35 mm | 5 mm |
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Medidas
A | B | C | D |
45 mm | 45 mm | 16 mm | 8-10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 12mm de diámetro
Medidas
A | B |
12 mm | 3,6 mm |
Codo recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C |
43 mm | 50 mm | 57 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Soporte pared fijo pasamanos con tapa embellecedora para los tornillos de sujeción en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Medidas:
A | B | C | D | E |
43 mm | 70 mm | 65 mm | 60 mm | 32 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo.
2- Retirar la tapa embellecedora
3- Fijar el soporte atornillando a la pared
4- Fijar el soporte al tubo con 2 tornillo inox M.6
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de Adhesivo AD100 en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Codo regulable en ángulo en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C |
43 mm | 26 mm | 26 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Elemento de unión entre vidrio y tubo salvando un ángulo de 90º en ángulo. El tubo se fija mediante tornillos M.5 a una placa de sujeción. Para vidrio de 10-12 mm mínimo de espesor.
Soporte pasante fijo de pasamanos en acero inoxidable AISI 316 para tubo redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C | D | E |
43 mm | 60 mm | 52 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Base con tapa enroscada en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C | D |
43 mm | 70 mm | 27,5 mm | 26,8 mm |
Recomendaciones de instalación:
1- Introducir el tubo en la base y fijar con el tornillo prisionero de la base. El tubo queda perfectamente fijado.
2- Atornillar la base mediante tirafondos
