BASE CON TAPA 43 ACERO INOXIDABLE BS905

Soporte pasante de varilla de 12 mm con base curva en acero inoxidable AISI 316, es un elemento de unión entre el tubo y la varilla, para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Medidas:

Recomendaciones de instalación:

1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.

2- Taladrar y roscar el tubo.

3- Unir la base al tubo mediante tornillo inox M.6.

4- Deslizar la varilla en el taladro de la pieza de sujeción.

5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.

El soporte abrazadera plano es un accesorio para barandillas de acero inoxidable AISI 316, para tubos de 43×1,5 mm.

Medidas

Este soporte abrazadera permite la fijación a pared o suelo atornillando la base del mismo mediante tirafondos. El tubo de la barandilla atraviesa el soporte, haciendo este la función a abrazadera del tubo.

Codo regulable en ángulo en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.

Acabado: Pulido (Brillo)

Medidas:

Recomendaciones de instalación:

1- Proceder a limpiar cuidadosamente las superficies a unir.

2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.

3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.

Soporte regulable en altura con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.

Acabado: Pulido (brillo)

Medidas:

Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical de 40x40mm y un horizontal redondo de 43mm de diámetro. Este soporte es ajustable en altura para poder así adaptarse fácilmente a las necesidades del proyecto, dando un margen de ajuste desde 30 a 90 mm.

La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.

Acabado: Pulido (brillo)

Medidas

Es un elemento de unión entre 2 tubos perpendiculares entre si, un pilar vertical de 40x40x1,5 mm. y un pasamanos horizontal de 40x40x1,5 mm. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm. Además este soporte es ajustable en ángulo, lo que permite formar un ángulo variable.

La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Codo recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.

Acabado: Pulido (Brillo)

Medidas:

Recomendaciones de instalación:

1- Proceder a limpiar cuidadosamente las superficies a unir.

2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.

3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.

Codo base curvo en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.

Acabado: Pulido (Brillo)

Medidas:

Recomendaciones de instalación:

1- Proceder a limpiar cuidadosamente las superficies a unir.

2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.

3 - Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.

4- Fijar la base a suelo o pared.

Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base curva.

Medidas

Recomendaciones de instalación:

1- Taladrar y roscar el tubo a la medida correspondiente.

2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.

3- Atornillar al tubo la base de la grapa.

4- Colocar el vidrio.

5- Finalizar el montaje de la grapa.

Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.

Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.

Acabado

Pulido (Brillo)

Medidas

Recomendaciones de instalación:

1- Taladrar y roscar el tubo a la medida correspondiente.

2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.

3- Atornillar al tubo la base de la grapa.

4- Colocar el vidrio.

5- Finalizar el montaje de la grapa.

Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.

Codo giratorio en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.

Acabado: Pulido (Brillo)

Medidas:

Recomendaciones de instalación:

1- Proceder a limpiar cuidadosamente las superficies a unir.

2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.

3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.

Conector recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.

Acabado: Pulido (Brillo)

Medidas:

Recomendaciones de instalación:

1- Proceder a limpiar cuidadosamente las superficies a unir.

2- Aplicar el adhesivo tanto a la superficie de unión del conector como al interior del tubo.

3- Fijar ambas partes entre sí. El conector queda unido al tubo de forma permanente.

Soporte pared de ángulo regulable pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable recto.

Acabado: Pulido (Brillo)

Medidas:

Base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.

Medidas

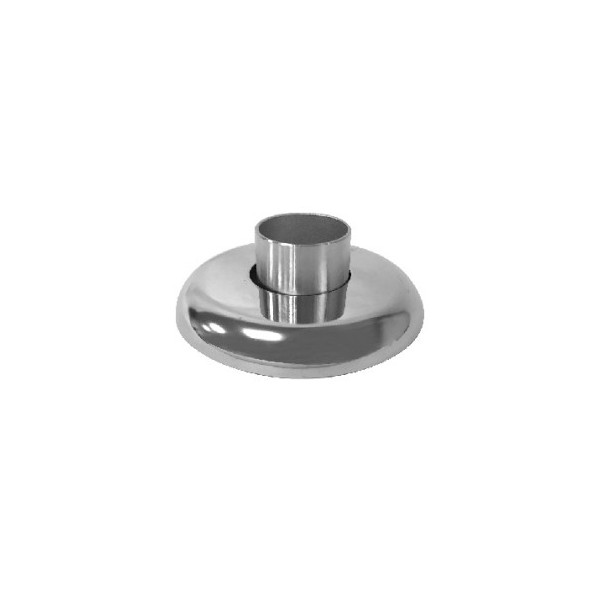

Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro

Acabado

-Pulido (Brillo)

Medidas

Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro

Medidas

Soporte abrazadera redondo pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Acabado: Pulido (brillo)

Medidas:
