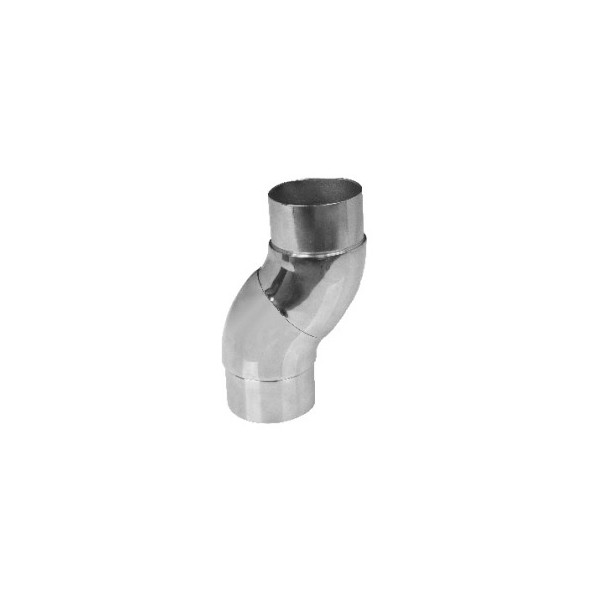

Codo giratorio en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
| A | B | C |
| 43 mm | 65 mm | 65 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Elige la mejor forma de pago, 100% segura.
Devoluciones totalmente gratuitas.
Consulta nuestras tarifas de envíos.
Ficha técnica
Codo regulable en ángulo en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
| A | B | C |
| 43 mm | 26 mm | 26 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Codo curvo en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Medidas:
| A | B | C |
| 43 mm | 55 mm | 55 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Codo recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
| A | B | C |
| 43 mm | 50 mm | 57 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Conector recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
| A | B |
| 43 mm | 4 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del conector como al interior del tubo.
3- Fijar ambas partes entre sí. El conector queda unido al tubo de forma permanente.
Soporte regulable en altura con chapa recta en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Acabado: Pulido (brillo)
Medidas:
| B | C | D |
| 40x40 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un pilar vertical de 40x40x1,5 mm. y un pasamanos horizontal 40x40x1,5 mm. Este soporte es ajustable en altura para poder así adaptarse fácilmente a las necesidades del proyecto, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
| A | B | D |
| 90 mm | 100 mm | 40x40 mm |
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B | C |
| 43 mm | 37,1 mm | 21,5 mm |
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
| A | B | C | D |
| 90 mm | 100 mm | 18 mm | 40X40 mm |
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
| A | B | C | D |
| 54 mm | 42 mm | 16 mm | 8 - 10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B | C | D |
| 43 mm | 95 mm | 35 mm | 5 mm |
Base en acero inoxidable AISI 316 para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
| A | B | C |
| 12 mm | 65 mm | 6 mm |
Base con tapa enroscada en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
| A | B | C | D |
| 43 mm | 70 mm | 27,5 mm | 26,8 mm |
Recomendaciones de instalación:
1- Introducir el tubo en la base y fijar con el tornillo prisionero de la base. El tubo queda perfectamente fijado.
2- Atornillar la base mediante tirafondos
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
| A | B | C | D | E |
| 54 mm | 42 mm | 16 mm | 8 - 10 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Soporte regulable en altura con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Acabado: Pulido (brillo)
Medidas:
| A | B | C | D |
| 43 mm | 40x40 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical de 40x40mm y un horizontal redondo de 43mm de diámetro. Este soporte es ajustable en altura para poder así adaptarse fácilmente a las necesidades del proyecto, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Soporte abrazadera redondo final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
| A | B | C | D | E |
| 43 mm | 41,5 mm | 13,5 mm | 68 mm | 73 mm |
Soporte pasante de varilla de 12 mm con base plana en acero inoxidable AISI 316
Medidas:
| A | B | C | D |
| 12 mm | 21 mm | 20 mm | 6,5 mm |
Recomendaciones de instalación:
1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.
2- Taladrar y roscar el tubo.
3- Unir la base al tubo mediante tornillo inox M.6.
4- Deslizar la varilla en el taladro de la pieza de sujeción.
5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B | C |
| 43 mm | 107,8 mm | 14,6 mm |
Soporte abrazadera redondo pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
| A | B | C | D |
| 43 mm | 27 mm | 68 mm | 73 mm |
Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas
| A | B | C | D |
| 43 mm | 43 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y un horizontal redondo de 43×1,5 mm. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B |
| 43 mm | 5 mm |
