Base en acero inoxidable AISI 316 para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
12 mm | 65 mm | 6 mm |
Referencia:

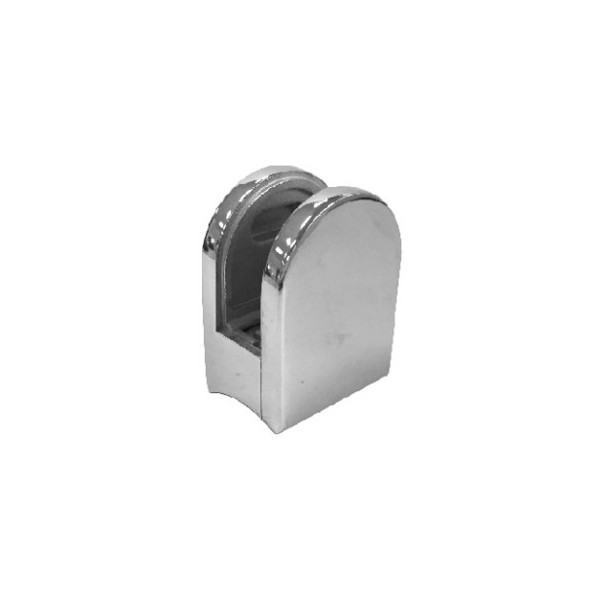

Pinza de acero inoxidable para vidrio de 10 mm ó 112 mm, según gomas de sujeción, con base curva.
Medidas
A | B | C | D | E |
63 mm | 45 mm | 15,5 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Ficha técnica
Pinza de acero inoxidable para vidrio de 10 mm ó 112 mm, según gomas de sujeción, con base curva.
Medidas
A | B | C | D | E |
63 mm | 45 mm | 15,5 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Base en acero inoxidable AISI 316 para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
12 mm | 65 mm | 6 mm |
Soporte abrazadera plano pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C |
43 mm | 72 mm | 68 mm |
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 12mm de diámetro
Medidas
A | B |
12 mm | 3,6 mm |
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C |
43 mm | 107,8 mm | 14,6 mm |
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
A | B | C | D |
90 mm | 100 mm | 18 mm | 40X40 mm |
Soporte pasante de varilla de 12 mm con base plana en acero inoxidable AISI 316
Medidas:
A | B | C | D |
12 mm | 21 mm | 20 mm | 6,5 mm |
Recomendaciones de instalación:
1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.
2- Taladrar y roscar el tubo.
3- Unir la base al tubo mediante tornillo inox M.6.
4- Deslizar la varilla en el taladro de la pieza de sujeción.
5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B |
43 mm | 21,5 mm |
Sujetacables en acero inoxidable AISI 316 para cable de 4-5 mm.
Medidas:
A | B |
4-5 mm | 112 mm |
Soporte abrazadera plano final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C |
43 mm | 72 mm | 69 mm |
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
A | B | C | D |
54 mm | 42 mm | 16 mm | 8 - 10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
A | B | C | D |
54 mm | 42 mm | 16 mm | 8 - 10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Base con tapa enroscada en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C | D |
43 mm | 70 mm | 27,5 mm | 26,8 mm |
Recomendaciones de instalación:
1- Introducir el tubo en la base y fijar con el tornillo prisionero de la base. El tubo queda perfectamente fijado.
2- Atornillar la base mediante tirafondos
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Medidas
A | B | C | D |
45 mm | 45 mm | 16 mm | 8-10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Soporte de pared para tubo de 40x40 en acero inoxidable AISI 316.
Medidas
A | B | C | D | E |
130 mm | 70 mm | 50 mm | 84,5 mm | 40 mm |
Este soporte abrazadera permite la fijación a suelo o pared atornillando la base del mismo mediante tirafondos. El tubo de la barandilla atraviesa el soporte, haciendo este la función a abrazadera del tubo.
Elemento de unión entre vidrio y tubo salvando un ángulo de 90º en ángulo. El tubo se fija mediante tornillos M.5 a una placa de sujeción. Para vidrio de 10-12 mm mínimo de espesor.
Soporte pasante fijo de pasamanos en acero inoxidable AISI 316 para tubo redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C | D | E |
43 mm | 60 mm | 52 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Soporte pared de ángulo regulable pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable recto.
Acabado: Pulido (Brillo)
Medidas:
A | B | C |
70 mm | 64,5 mm | 32 mm |
