Soporte abrazadera redondo pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D |
43 mm | 27 mm | 68 mm | 73 mm |
Referencia: 1650002SP930

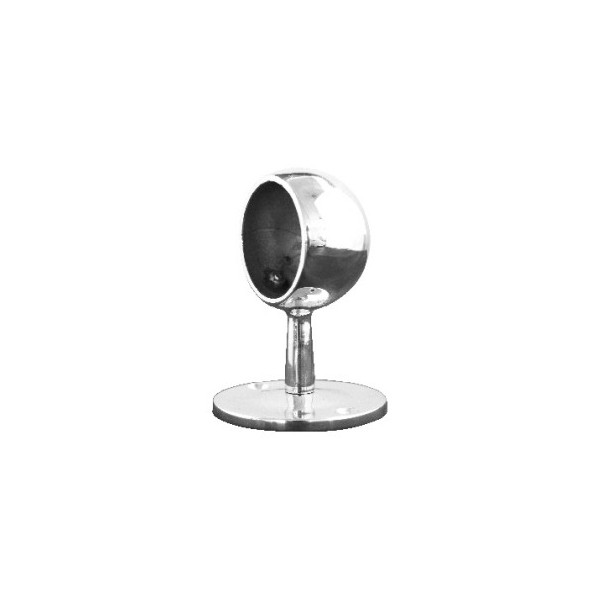

Soporte abrazadera redondo final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D | E |
43 mm | 41,5 mm | 13,5 mm | 68 mm | 73 mm |
Ficha técnica
Soporte abrazadera redondo final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D | E |
43 mm | 41,5 mm | 13,5 mm | 68 mm | 73 mm |
Soporte abrazadera redondo pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D |
43 mm | 27 mm | 68 mm | 73 mm |
Soporte abrazadera plano final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C |
43 mm | 72 mm | 69 mm |
Soporte de pared para tubo de 40x40 en acero inoxidable AISI 316.
Medidas
A | B | C | D | E |
130 mm | 70 mm | 50 mm | 84,5 mm | 40 mm |
Este soporte abrazadera permite la fijación a suelo o pared atornillando la base del mismo mediante tirafondos. El tubo de la barandilla atraviesa el soporte, haciendo este la función a abrazadera del tubo.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base curva.
Medidas
A | B | C | D | E |
50 mm | 40 mm | 16 mm | 8-10 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Medidas
A | B | C | D |
50 mm | 40 mm | 16 mm | 8-10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Conector recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B |
43 mm | 4 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del conector como al interior del tubo.
3- Fijar ambas partes entre sí. El conector queda unido al tubo de forma permanente.
Pinza de acero inoxidable para vidrio de 10 mm ó 12 mm, según gomas de sujeción, con base plana.
Medidas
A | B | C | D |
63 mm | 45 mm | 15,5 mm | 10-12 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40 mm
Medidas
A | B | C |
40 mm | 40 mm | 3 mm |
Soporte regulable en altura con chapa recta en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Acabado: Pulido (brillo)
Medidas:
B | C | D |
40x40 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un pilar vertical de 40x40x1,5 mm. y un pasamanos horizontal 40x40x1,5 mm. Este soporte es ajustable en altura para poder así adaptarse fácilmente a las necesidades del proyecto, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Base en acero inoxidable AISI 316 para para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro.
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
100 mm | 43 mm | 7,1 mm |
Recomendaciones de instalación:
1- Soldar el tubo a la base.
2- Atornillar la base mediante tirafondos.
3- Se recomienda la colocación a presión de una Tapa Base que embellece la unión.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
A | B | C | D |
54 mm | 42 mm | 16 mm | 8 - 10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C |
43 mm | 37,1 mm | 21,5 mm |
Pinza de acero inoxidable para vidrio de 10 mm ó 112 mm, según gomas de sujeción, con base curva.
Medidas
A | B | C | D | E |
63 mm | 45 mm | 15,5 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B |
43 mm | 21,5 mm |
Soporte pared fijo pasamanos con tapa embellecedora para los tornillos de sujeción en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Medidas:
A | B | C | D | E |
43 mm | 70 mm | 65 mm | 60 mm | 32 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo.
2- Retirar la tapa embellecedora
3- Fijar el soporte atornillando a la pared
4- Fijar el soporte al tubo con 2 tornillo inox M.6
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de Adhesivo AD100 en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
A | B | C | D | E |
54 mm | 42 mm | 16 mm | 8 - 10 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Codo recto en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C |
43 mm | 57 mm | 57 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Soporte abrazadera redondo pasante en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D |
43 mm | 27 mm | 68 mm | 73 mm |
