PINZA PARA CRISTAL DE ACERO INOXIDABLE PZ904 (10-12)

Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Acabado: Pulido (brillo)

Medidas

Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y un horizontal redondo de 43×1,5 mm. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm. Además este soporte es ajustable en ángulo, lo que permite formar un ángulo variable.

La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Soporte ángulo regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Medidas

Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y un horizontal redondo de 43×1,5 mm. Este soporte es ajustable en ángulo, lo que permite formar un ángulo variable.

La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Soporte abrazadera plano final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Acabado: Pulido (brillo)

Medidas:

Codo recto en acero inoxidable AISI 316 para tubo de acero inoxidable cuadrado de 40x40 mm.

Medidas:

Recomendaciones de instalación:

1- Proceder a limpiar cuidadosamente las superficies a unir.

2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.

3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.

Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.

Acabado: Pulido (brillo)

Medidas

Es un elemento de unión entre 2 tubos perpendiculares entre si, un pilar vertical de 40x40x1,5 mm. y un pasamanos horizontal de 40x40x1,5 mm. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm. Además este soporte es ajustable en ángulo, lo que permite formar un ángulo variable.

La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.

Medidas

Soporte pasante de varilla de 12 mm con base plana en acero inoxidable AISI 316

Medidas:

Recomendaciones de instalación:

1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.

2- Taladrar y roscar el tubo.

3- Unir la base al tubo mediante tornillo inox M.6.

4- Deslizar la varilla en el taladro de la pieza de sujeción.

5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.

Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro

Acabado

-Pulido (Brillo)

Medidas

Elemento de unión entre vidrio y tubo salvando un ángulo de 90º en ángulo. El tubo se fija mediante tornillos M.5 a una placa de sujeción. Para vidrio de 10-12 mm mínimo de espesor.

Soporte pasante fijo de pasamanos en acero inoxidable AISI 316 para tubo redondo de 43×1,5 mm.

Acabado: Pulido (Brillo)

Medidas:

Recomendaciones de instalación:

1. Taladrar el vidrio.
2. Fijar el soporte al vidrio mediante una muesca de la pieza posterior
3. Fijar el soporte al tubo con tornillos inox M.5

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Soporte pared fijo pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Medidas:

Soporte esquinero fijo con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Acabado: Pulido (brillo)

Medidas

Es un elemento de unión entre 3 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y dos horizontales redondo de 43×1,5 mm. a 90º.

La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Soporte pared fijo pasamanos con tapa embellecedora para los tornillos de sujeción en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.

Medidas:

Recomendaciones de instalación:

1- Taladrar y roscar el tubo.

2- Retirar la tapa embellecedora

3- Fijar el soporte atornillando a la pared

4- Fijar el soporte al tubo con 2 tornillo inox M.6

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de Adhesivo AD100 en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.

Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro

Medidas

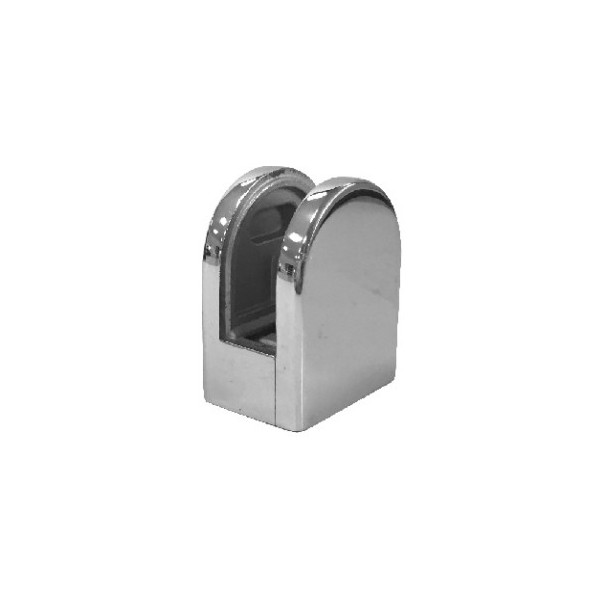

Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base curva.

Medidas

Recomendaciones de instalación:

1- Taladrar y roscar el tubo a la medida correspondiente.

2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.

3- Atornillar al tubo la base de la grapa.

4- Colocar el vidrio.

5- Finalizar el montaje de la grapa.

Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.

Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.

Medidas

Recomendaciones de instalación:

1- Taladrar y roscar el tubo a la medida correspondiente.

2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.

3- Atornillar al tubo la base de la grapa.

4- Colocar el vidrio.

5- Finalizar el montaje de la grapa.

Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.

Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.

Medidas:

Es un elemento de unión entre 2 tubos perpendiculares entre si, un pilar vertical de 40x40mm y un pasamanos horizontal redondo de 43mm de diámetro. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm. Además este soporte es ajustable en ángulo, lo que permite formar un ángulo variable.

La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.

Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
