Base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
A | B | D |
90 mm | 100 mm | 40x40 mm |
Referencia: 1650002BS911
Base con tapa enroscada en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C | D |
43 mm | 70 mm | 27,5 mm | 26,8 mm |
Recomendaciones de instalación:
1- Introducir el tubo en la base y fijar con el tornillo prisionero de la base. El tubo queda perfectamente fijado.
2- Atornillar la base mediante tirafondos
Ficha técnica
Base con tapa enroscada en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Acabado
-Pulido (Brillo)
Medidas
A | B | C | D |
43 mm | 70 mm | 27,5 mm | 26,8 mm |
Recomendaciones de instalación:
1- Introducir el tubo en la base y fijar con el tornillo prisionero de la base. El tubo queda perfectamente fijado.
2- Atornillar la base mediante tirafondos
Base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
A | B | D |
90 mm | 100 mm | 40x40 mm |
Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C | D |
43 mm | 95 mm | 35 mm | 5 mm |

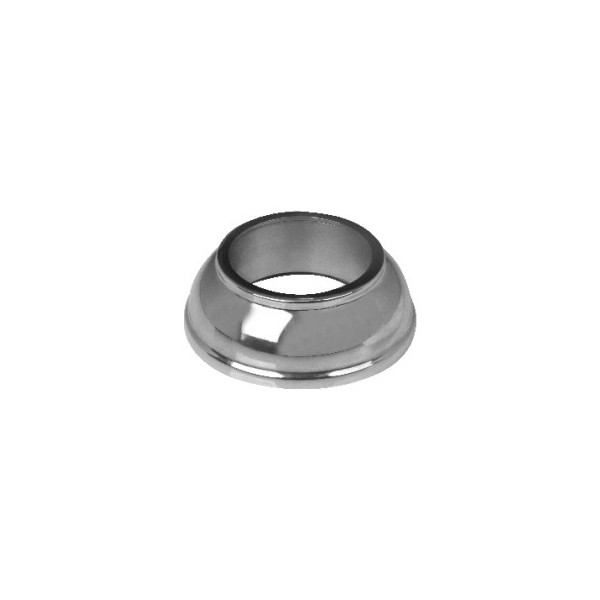

Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C |
43 mm | 107,8 mm | 14,6 mm |
Base con tapa en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C | D |
43 mm | 107,8 mm | 14,6 mm | 35 mm |
Soporte pared fijo pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Medidas:
A | B | C | D | E |
43 mm | 70 mm | 64,5 mm | 60 mm | 32 mm |
Base en acero inoxidable AISI 316 para para soldar en barandillas acero inoxidable redondas de tubo 43mm de diámetro.
Acabado
-Pulido (Brillo)
Medidas
A | B | C |
100 mm | 43 mm | 7,1 mm |
Recomendaciones de instalación:
1- Soldar el tubo a la base.
2- Atornillar la base mediante tirafondos.
3- Se recomienda la colocación a presión de una Tapa Base que embellece la unión.
Sujetacables en acero inoxidable AISI 316 para cable de 4-5 mm.
Medidas:
A | B |
4-5 mm | 71 mm |
Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas
A | B | C | D |
43 mm | 43 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y un horizontal redondo de 43×1,5 mm. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Soporte regulable en altura con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D |
43 mm | 40x40 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical de 40x40mm y un horizontal redondo de 43mm de diámetro. Este soporte es ajustable en altura para poder así adaptarse fácilmente a las necesidades del proyecto, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C |
43 mm | 107,8 mm | 14,6 mm |
Sujetacables en acero inoxidable AISI 316 para cable de 4-5 mm.
Medidas:
A | B |
4-5 mm | 112 mm |
Soporte abrazadera redondo final en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas:
A | B | C | D | E |
43 mm | 41,5 mm | 13,5 mm | 68 mm | 73 mm |
Elemento de unión entre vidrio y tubo salvando un ángulo de 90º en ángulo. El tubo se fija mediante tornillos M.5 a una placa de sujeción. Para vidrio de 10-12 mm mínimo de espesor.
Soporte pasante fijo de pasamanos en acero inoxidable AISI 316 para tubo redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
A | B | C | D | E |
43 mm | 60 mm | 52 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Base en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
A | B | C | D |
43 mm | 95 mm | 35 mm | 5 mm |
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Medidas
A | B | C | D |
45 mm | 45 mm | 16 mm | 8-10 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Soporte regulable en altura con chapa recta en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Acabado: Pulido (brillo)
Medidas:
B | C | D |
40x40 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un pilar vertical de 40x40x1,5 mm. y un pasamanos horizontal 40x40x1,5 mm. Este soporte es ajustable en altura para poder así adaptarse fácilmente a las necesidades del proyecto, dando un margen de ajuste desde 30 a 90 mm.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Soporte pared de ángulo regulable pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable recto.
Acabado: Pulido (Brillo)
Medidas:
A | B | C |
70 mm | 64,5 mm | 32 mm |
Codo recto en acero inoxidable AISI 316 para tubo de acero inoxidable cuadrado de 40x40 mm.
Medidas:
A | B | C |
40x40 mm | 60 mm | 60 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Soporte pared fijo pasamanos con tapa embellecedora para los tornillos de sujeción en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Medidas:
A | B | C | D | E |
43 mm | 70 mm | 65 mm | 60 mm | 32 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo.
2- Retirar la tapa embellecedora
3- Fijar el soporte atornillando a la pared
4- Fijar el soporte al tubo con 2 tornillo inox M.6
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de Adhesivo AD100 en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
A | B | C | D |
90 mm | 100 mm | 18 mm | 40X40 mm |
