ELEMENTO TRIFUNCIÓN WINKHAUS TFE V1 4931450

Winkhaus activPilot

TFE Elemento de triple función (bloqueo de rotación de la manilla + elevación del ala)

Número de pieza del fabricante: 4931450 "TRI FUNCTION ELEMENT TFE"

Descripción del producto:

Elemento TRI función TFE

- Para atornillar sobre la cremona

- Elemento TRI-función TFE comprende las funciones de falsa maniobra elevador de hoja y clip retenedor

- Al suministrarse en posición centrada puede utilizarse demano der. ó izq.

- Se activa tras el montaje correcto en la hoja

- Regulaciones ver grupo 14

- Peso máximo de hoja 130 kg

Información de instalación:
El TFE es ajustable en altura y debe montarse junto con una de las partes del bastidor (p. ej. "RT. DFE-TFE" (1 ala) o "RT. DFE-TFE. S (2 hojas / parteluz)). El TFE se ajusta con un casquillo hexagonal de 4 mm, la parte del marco se ajusta con un casquillo hexagonal de 2,5 mm.
El pequeño pasador que sobresale de la parte superior del TFE se martilla en su lugar después del montaje, por ejemplo, con un martillo, para que el TFE quede firmemente sujeto.

La denominación "TFE" está grabada en la parte delantera.

Características del producto Elemento Tri función DFE 4931450  Winkhaus

• Fabricante: Winkhaus
• Tipo de producto: Tri función
• Título: TFE
• Material de ventana: Aluminio, PVC, madera, acero
• Ranura de ajuste de la hoja: 16 mm
• Eje de canal: 9 - 13 mm
• Cámara: 4 - 12 mm
• Lado: DIN izquierda y DIN derecha (no guarda mano)
• Visibilidad: Eclipsar yacente
• Color: Plata
• Superficie: Galvanizada
• Adicional: Función elevador de hoja y clip retenedor

CERRADURA SEGURIDAD DE EMBUTIR 4 TETONES Y PICAPORTE LATON 700B EZCURRA

 Características Principales:

• Cerradura con 4 tetones deslizante y picaporte.
• Deslizante a 2 vueltas. Salida de teton 20 mm.
• Tetones o palancas de barra de acero
• Picaporte reversible accionado por llave y manilla.
• Incluye cerradero, escudo exterior y cilindro latonado.
• Distancia entre ejes de 85 mm.
• Cilindro europerfil DS-15 con 5 llaves de punto.
• Frente latonado.
• Caja de 20 mm. de ancho.
• Disponible en 2 medidas de punto: 50 ó 60 mm.
• Antipalanca.
• Marcado CE según norma EN 12209:2003 / AC:2005

Pintura para reparar arañazos en aluminio RAL 9010 - Pincel de Retoque Blanco Puro 12 ML

Blanco puro

Retocador para cualquier superficie de aluminio. Su uso sirve para arreglar o repasar ligeras imperfecciones; Es un accesorio ideal, ya que es perfectamente manejable y permite también la máxima precisión en la trazada. Stick para aluminio: empleado para pequeños arañazos, cabezas de tornillos y remaches.

• Acabado: Brillo

CARACTERÍSTICAS DEL PRODUCTO:

Stick para Aluminio con Pincel de 12 ml. Su funcionamiento se basa principalmente en:

> Para reparar el lacado del aluminio.

> Reparación de pequeños golpes y ralladuras.

 MODO DE EMPLEO:

1. Agitar fuertemente el stick durante 1 o 2 minutos.

2. Colocar verticalmente el stick.

3. Desenroscar el tapón y aplicar cuidadosamente la pintura en capas finas.

4. Cerrar perfectamente el tapón después de cada uso.

ATENCIÓN: Los colores en una pantalla varían respecto a la realidad, solamente se trata de una orientación del color, se aconseja el uso y comparación con una carta de colores RAL

CREMONA CORREDERA GVMC.1400-3 4932456 COTA VARIABLE AGUJA 15,5 1400 mm

- Con bulón de seguridad (3)

- Campo de aplicación: FFH 1401 - 1600

- Cota variable

- Aplicable a derecha e izquierda

- Aguja 15,5 mm

- Ancho de pletina 16 mm

- Bloqueo

- Fresado alojamiento de cremona

- Para cajeado de cremona fresado en el canal

- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos

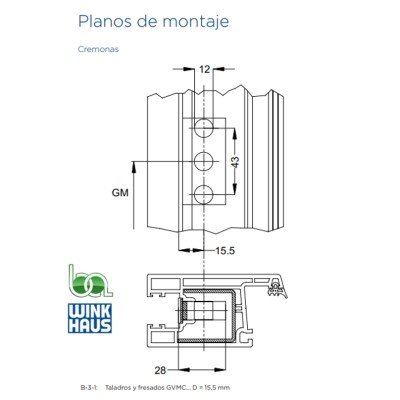

- Taladros y fresados ver grupo 7, situación de montaje B-3-1

CREMONA GAM.1050-1 4926269 COTA VARIABLE AGUJA 15,5

- Cota variable GM

- Aguja 15,5 mm

- Clipable en el canal de herraje

- Elementos de funciones adicionales como los DFE o TFE

(ver tabla), no pueden montarse en activPilot Comfort

- Dibujo de fresados y taladros ver grupo 15,

plano de montaje B-3-1

- Para cajeado de cremona fresado en el canal

- Fresado alojamiento de cremona

- Atornillar la manilla mediante M5 x ..., DIN 965,

43 mm distancia entre tornillos

• Precisión y versatilidad: La alta precisión y la capacidad de proyectar líneas en diferentes modos lo hacen indispensable para una alineación y nivelación exactas en cualquier proyecto.
• Durabilidad y conveniencia: Con su diseño resistente al agua y a prueba de polvo, junto con accesorios prácticos, este nivel láser está preparado para enfrentar las condiciones más desafiantes.
• Eficiencia en el trabajo: Minimiza el tiempo y el esfuerzo requerido para alinear y nivelar, aumentando la productividad en el trabajo.
• Facilidad de uso: Su diseño intuitivo, junto con el soporte magnético y el adaptador para trípode, permite una instalación rápida y una operación sencilla.

Recubrimiento soporte hoja

FK-F 20-6/20

Inox

CHAPA ALUMINIO PLATA DOS CARAS 2000X1000X1 MM

Chapa lisa de 1 mm de espesor, protegida con film plástico para evitar arañazos durante su manejo.

Este material es perfecto para su uso en fachadas, especialmente en sistemas de fachadas ventiladas, además de ser ampliamente utilizado en para imágenes corporativas, para la creación de carteles, paneles publicitarios y señalización por su versatilidad. Así como para mobiliario de aluminio, decoración, falsos techos, cubiertas y puertas.

Además, ofrece resistencia a la intemperie, alta durabilidad y protección contra incendios (clasificación FR - ignífugo), lo que lo convierte en una opción segura y fiable.

Todos nuestros materiales son de alta calidad, pueden mecanizarse realizando cortes a medida, plegados, fresados, taladros, perforados entre otros procesos, garantizando precisión y flexibilidad en su aplicación.

Recubrimiento soporte hoja

FK-F 20-6/20

Marrón

Rueda para cancelas correderas.

Poleas o ruedas sin soporte para puertas correderas.

Estos herrajes se instalan en puertas correderas para facilitar el desplazamiento de las mismas sobre la guía.

• Tipo de guía: Ángulo 20 mm en "V"

Elige el diámetro de la rueda a continuación:

COMPÁS DERECHO SK1.20-13.RS 2842578

- Para ala de la hoja de 20 mm y eje de canal de 13 mm

- Usar en combinaión con SL.KS, SL.KB o SL.HW

- Regulación en altura de la hoja (+3,5/-2,0)

- Distancia de apertura oscilo de 135 a 140 mm (según perfil)

- En alturas de canal de herraje ≤ 600 mm montar

el retenedor de oscilo KBG.OS

- Peso máximo de hoja 130 kg

- Compás de soporte angular con tracción tándem

- Tras un montaje correcto el rail superior y el compás están

fuertemente unidos

- Freno practicable integrado mediante canutillo de

plástico en el cilindro del compás

CERRADERO ZV-RT 61 RC SL 1213944 WINKHAUS

- Tipo de componente: Bisagra intermedia oculta RT

- Material de la ventana: PVC

- Cámara: 12 mm.

- Profundidad del componente: 20 mm.

- Regularización de la presión: No.

- Terminación: galvanizado.

- Asiento de componente: Marco oculto

- Longitud de pieza: 60 mm.

- Eje roscado: 14 mm.

Recubrimiento para soporte compás SL.KS

SL.KS

Oro

4CREMONA CORREDERA GVMC.1200-3 V2 4932453 COTA VARIABLE AGUJA 15,5 1.200 mm

- Con bulón de seguridad (3)

- Campo de aplicación: FFH 1201 - 1400

- Cota variable

- Aplicable a derecha e izquierda

- Aguja 15,5 mm

- Ancho de pletina 16 mm

- Bloqueo

- Fresado alojamiento de cremona

- Para cajeado de cremona fresado en el canal

- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos

- Taladros y fresados ver grupo 7, situación de montaje B-3-1

CREMONA PALANCA HOJA PASIVA  GASM.GZ.1050-1 4965127

CAJA DE CAMBIOS DE ALA DESLIZANTE, ALA GIRATORIA

- Para cota fija con canal de herraje en la inversora.

- Una sola pieza.

- Se puede usar a la derecha y a la izquierda.

- Tipo de acción: mediante palanca plana.

- Pasador de bloqueo: cerradero de seguridad (1 pieza).

- Asiento del tirador: Centrado.

- Altura mínima canal de herraje: 550 mm.

- Altura máxima canal de herraje: 1050 mm.

- Material de la ventana: PVC, Aluminio, Acero o madera.

- Ranura de montaje: 16 mm.

- Material: Acero.

- Terminación: Galvanizada.

- Cerradero incorporado análogo a las cremonas GAK y GAM.

- Cerradero de seguridad normalmente pre montado.

- Adaptador para las piezas DFE y TFE se monta en los cerraderos de seguridad a partir de la GASM.GZ.1400-1.

- El corte debe hacerse en posición de apertura.

- La GASM.GZ.800 se monta siempre con el angular E3 (esquina inferior).

- No combinable con agujas D7,5 , D8,5 y D-6.

- No apto para bancos de atornillado automático.

CREMONA GAMA 2300-3D25 4927099 WINKHAUS COTA VARIABLE AGUJA 25MM PARA CILINDRO

- Cota variable GM

- Aguja: 25mm

- Cerrable, apropiada para balconeras oscilobatientes

- Prolongable mediante prolongadores de cierre adicionales

- Clipable en el canal de herraje

- Juego de manillas ver grupo 10

- Posibilidad de añadir piezas de función DFE y TFE

- Dibujo de fresados y taladros ver grupo 15, plano de montaje B-3-3

- Para cajeado de cremona fresado en el canal
