SOPORTE DE MARCO ESV 6-3-16 SL 1898609

- Se usa en combinación con los soportes de hoja

FL.K.20-6-28.130, FWV..., FL.E...PA.. o FK-F...

- Aplicable a derecha e izquierda

- Soporte de marco ESV con taladros simétricos

equivalentes a los del soporte de compás SL.KS.3-6

- Posibilidad de perforar los alojamientos de los

soportes de marco y compás en barra suelta

- Regulación lateral ±2 mm

- Peso máximo de hoja 100 kg; 130 kg sobre pedido

(ESV 6-3-16)

- En ala de hoja de 20 mm: soporte y recubrimiento

enrasados con el canto inferior de la hoja

- Taladros y atornillado ver grupo 15, dibujos de montaje

B-6-3

Recubrimiento soporte de marco ESV

*Para el atornillado de piezas que soportan cargas

como angulares, compases y soportes de hoja deben respetarse

las normativas TBDK.

TAPA EMBELLECEDORA BASE PIE BARANDILLA DE ALUMINIO PARA TUBO 30X30

Ref.:TABA3030

Tapa embellecedora exterior de aluminio cubre base con tornillos,

Tapa embellecedora para hueco vierteaguas para la serie 4020.

Material: Nylon

Distribución: embolsado de 100 unidades

SOPORTE COMPÁS BLANCO SL.KS.3-6. 2844506

- Soporte de compás SL.KS con taladros simétricos

idénticos al soporte de marco EL.K / ESV

- Seguro de pasador de soporte de compás patentado

- Soporte de compás y recubrimiento enrasado con la hoja

(en perfil de ala de 20 mm)

- Con función antigiro de seguridad para el nardaco

pasador del soporte

- Taladros de soporte de compás y marco posible

en palo suelto

- Soporte de compás SL.KS para peso máx. hoja

hasta 100 Kg

Perfil de mampara para baño y puertas de cristal de PVC Acabado transparente.

Junta para mampara abatible o corredera, tipo burbuja "D", repuesto universal transparente de 2 m Para cristales de 5-6mm. Válido perfil de ducha - mampara corredera, plegable y abatible.

RAIL SUPERIOR　OS2.1250-1 2848291

- OS2 ... se combina en el lado bisagra con el angular E2

- En combinación com compases SK2/SH2/SHW2/SC2

- Tras un montaje correcto el rail superior y el

compás están fuertemente unidos

- Clipable en el canal de herraje

- Tracción progresiva de cierre regulable de 18 a 25 mm

- Falsa maniobra de serie en posición oscilo

- A partir de 1475 mm ancho canal de herraje con

compás adicional ZSR

- El dispositivo adicional de ventilación múltiple MSL.OS puede

montarse en perfiles que tengan una profundidad de

marco de 25 mm aufweisen (en eje de canal de 9 mm)

Pomo nobel

Característico por su forma nobel o de copa labrada, lo que facilita su adaptación a la mano y en definitiva el accionamiento, con múltiples posibilidades de combinación podremos elegir el pomo que más se adapte a nuestras necesidades, el pomo 2800 se caracteriza por tener la posibilidad de condenar o descondenar ambos lados, cuenta con una parte exterior accionada por llave y una interior por muletilla o condena.

 Características Principales:

• Diseño en forma de copa labrada.
• Gran robustez de sus componentes.
• Accionamiento suave, facilitando así la apertura de la puerta.
• Incluido picaporte de media caña de 70 mm. y cerradero latonado.

Recubrimiento soporte hoja

FWV

Para bisagra mano derecha

Inox

MANILLA DESPLAZADA LAURA

- Verificada según las normativas DIN EN 13126-3: 23/180-0150/03/C1 y RAL-GZ 607/9

- Posición de enclavamiento: 90°

- Tapa: roseta cubierta parcialmente

- Base: nylon, tetones de soporte

- Cuadradillo: con muelle de compresión integrado en el cuadradillo interno, cubre una profundidad variable hasta 10 mm

- Fijación: no visible, tornillos con rosca métrica M5

- Característica especial: seguridad básica integrada

CERRADURA DE EMBUTIR PUERTA METAL ZOCALO LINCE 5578

Cerraduras para perfiles zócalo con frente en acero inoxidable o niquelado.

Picaporte accionado con llave y reversible.

Incluyen Cilindro Tradicional “C0” Europerfil.

2 medidas de punto: 70 y 80 mm.

Posibilidad de igualación de cilindros

COMPÁS DERECHO SK1.20-13.RS 2842578

- Para ala de la hoja de 20 mm y eje de canal de 13 mm

- Usar en combinaión con SL.KS, SL.KB o SL.HW

- Regulación en altura de la hoja (+3,5/-2,0)

- Distancia de apertura oscilo de 135 a 140 mm (según perfil)

- En alturas de canal de herraje ≤ 600 mm montar

el retenedor de oscilo KBG.OS

- Peso máximo de hoja 130 kg

- Compás de soporte angular con tracción tándem

- Tras un montaje correcto el rail superior y el compás están

fuertemente unidos

- Freno practicable integrado mediante canutillo de

plástico en el cilindro del compás

Cierre con Tornillo 3033-4R

REMATE TAPA PÉRGOLA DE ALUMINIO LACADO PARA TUBO 100X40

Ref.:PER1040

Angular E3.F

- Canal 16 mm

- Longitud por un lado 98,5 mm

- Con un lado más corto para ventanas pequeñas y el OS1.600

- Posibilidad montaje manual o automático

- Fácil reenvío mediante pletinas inoxidables guiadas con un carril en forma de "C"

- Clipable en el canal de herraje

Recubrimiento para compás SW

SW

Negro

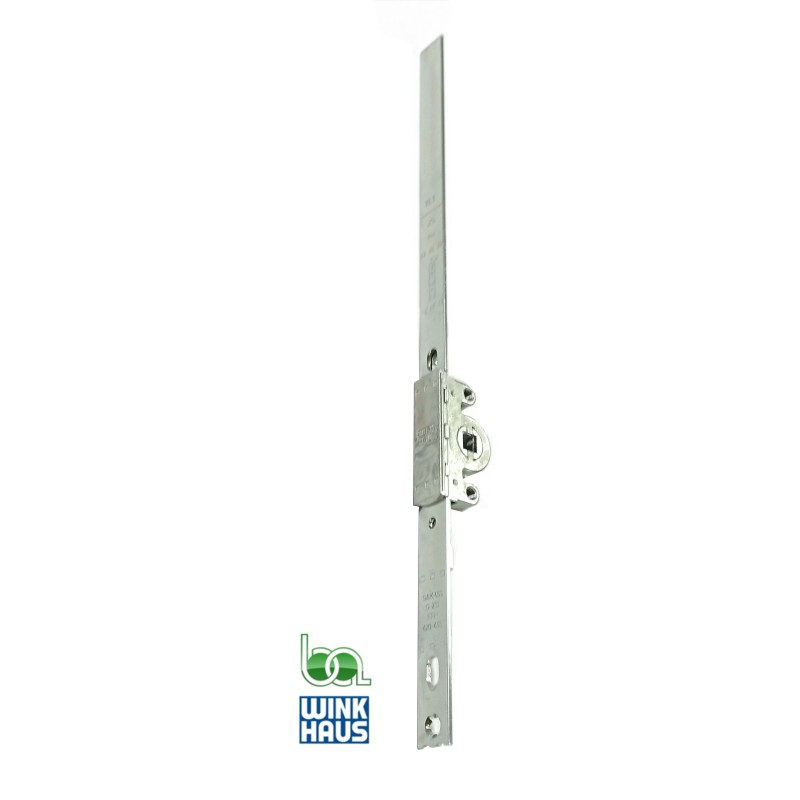

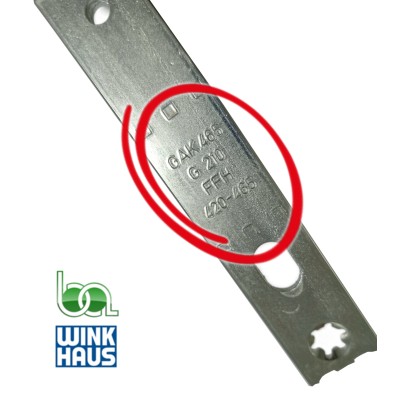

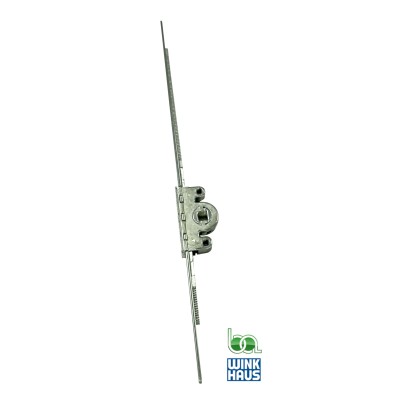

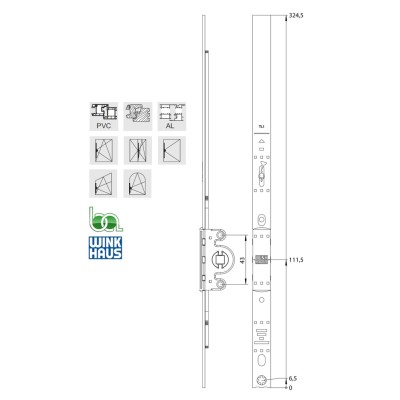

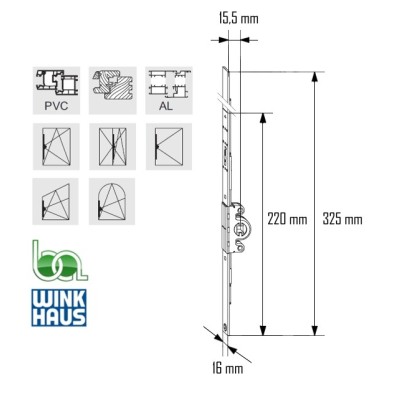

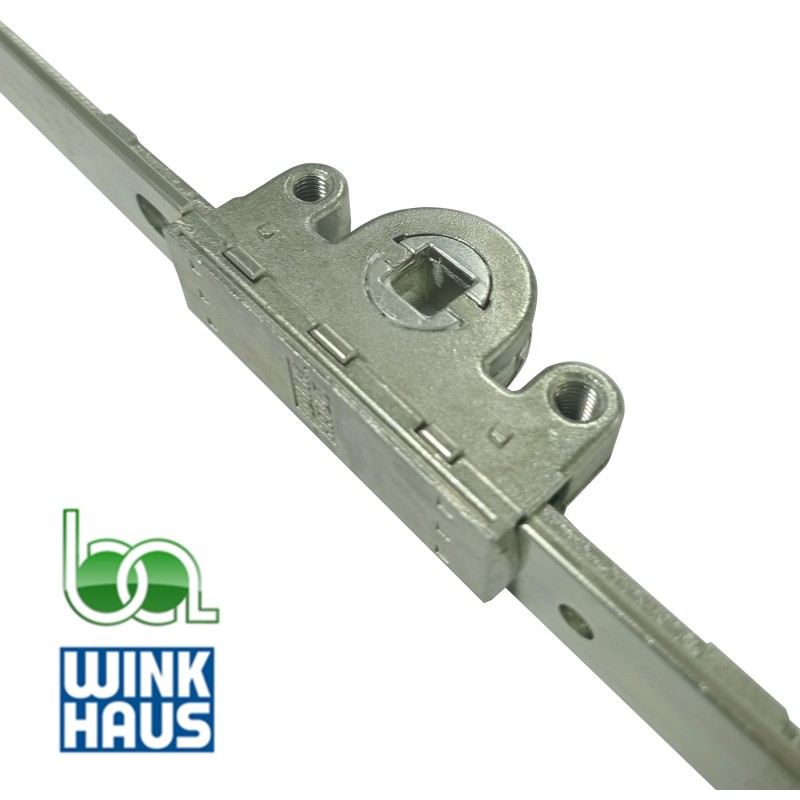

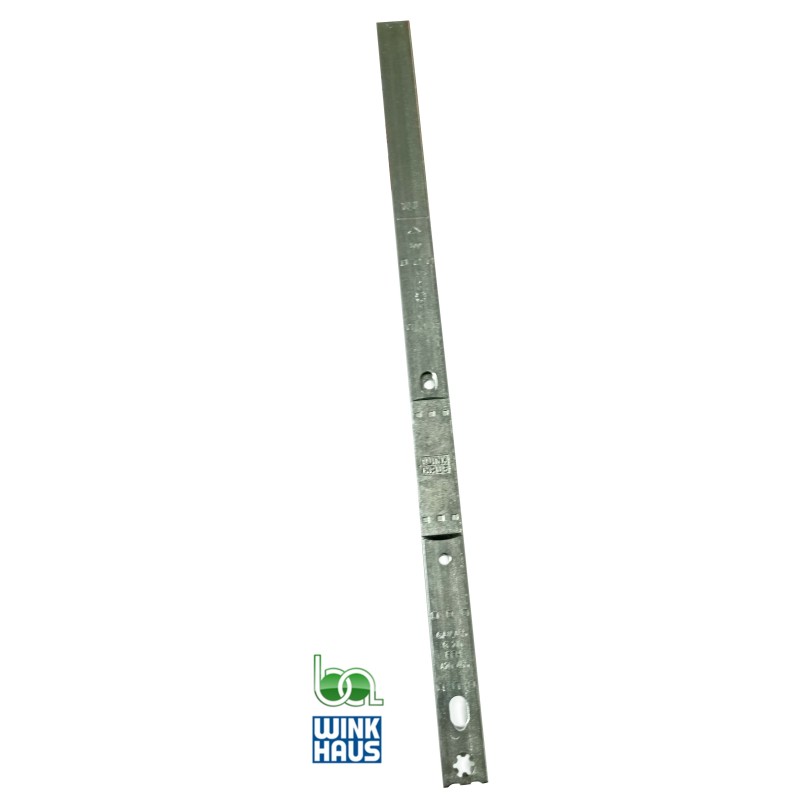

CREMONA GAK.710 4926207 COTA FIJA AGUJA 15,5

- Cota fija

- Aguja 15,5 mm

- Altura mínima canal de herraje: 460 mm

- Altura máxima canal de herraje: 710 mm

- Clipable en el canal de herraje

- Elementos de funciones adicionales como los DFE o TFE (ver tabla), no pueden montarse en activPilot Comfort

- Altura de manilla referenciada desde canto de hoja según "Medida GK" (ver tabla)

- Dibujo de fresados y taladros ver grupo 15, plano de montaje B-3-1

- Para cajeado de cremona fresado en el canal

- Fresado alojamiento de cremona

- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos
