Referencia: 727001898609

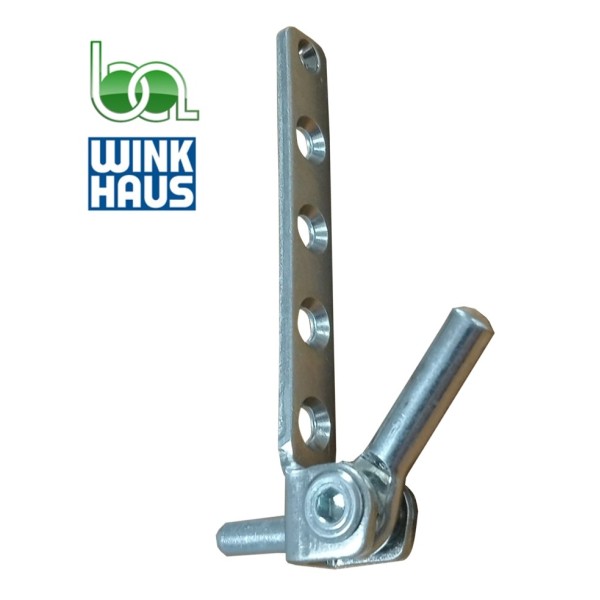

SOPORTE DE MARCO ESV 6-3-16 SL 1898609
- Se usa en combinación con los soportes de hoja
FL.K.20-6-28.130, FWV..., FL.E...PA.. o FK-F...
- Aplicable a derecha e izquierda
- Soporte de marco ESV con taladros simétricos
equivalentes a los del soporte de compás SL.KS.3-6
- Posibilidad de perforar los alojamientos de los
soportes de marco y compás en barra suelta
- Regulación lateral ±2 mm
- Peso máximo de hoja 100 kg; 130 kg sobre pedido
(ESV 6-3-16)
- En ala de hoja de 20 mm: soporte y recubrimiento
enrasados con el canto inferior de la hoja
- Taladros y atornillado ver grupo 15, dibujos de montaje
B-6-3
Recubrimiento soporte de marco ESV
*Para el atornillado de piezas que soportan cargas
como angulares, compases y soportes de hoja deben respetarse
las normativas TBDK.
