ANGULAR E2.N 5019147 WINKHAUS

Picaporte de embutir para puertas metálicas 2415

 Características Principales:

• Picaporte sin condena para puerta metalica.
• Picaporte reversible accionado por manilla con cuadradillo de 8mm.
• Frente inoxidable de 3 mm. Se incluye cerradero.
• Caja de 15 mm. de ancho para perfiles con rotura de puente térmico (eurocámara)
• 4 medidas de punto: 20, 25, 30 y 35 mm.

CREMONA CORREDERA GVMC.600-2D7,5 4965362 COTA VARIABLE AGUJA 7,5 600 mm

- Con bulón de seguridad (2)

- Campo de aplicación: FFH 601 - 800

- Cota variable

- Aplicable a derecha e izquierda

- Aguja 7,5 mm

- Ancho de pletina 16 mm

- Bloqueo

- Fresado alojamiento de cremona

- Para cajeado de cremona fresado en el canal

- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos

- Fresados y taladros ver grupo 7 plano de montaje B-3-2

RAIL SUPERIOR　OS2.1250-1 2848291

- OS2 ... se combina en el lado bisagra con el angular E2

- En combinación com compases SK2/SH2/SHW2/SC2

- Tras un montaje correcto el rail superior y el

compás están fuertemente unidos

- Clipable en el canal de herraje

- Tracción progresiva de cierre regulable de 18 a 25 mm

- Falsa maniobra de serie en posición oscilo

- A partir de 1475 mm ancho canal de herraje con

compás adicional ZSR

- El dispositivo adicional de ventilación múltiple MSL.OS puede

montarse en perfiles que tengan una profundidad de

marco de 25 mm aufweisen (en eje de canal de 9 mm)

Recubrimiento soporte hoja

FWV

Para bisagra mano izquierda

Inox

Recubrimiento para soporte compás SL.KS

SL.KS

Oro

CREMONA CORREDERA GVMC.2000-4 V2 4932459 COTA VARIABLE AGUJA 15,5 2.000 mm

- Con bulón de seguridad (4)

- Campo de aplicación: FFH 2000 - 2199

- Cota variable

- Aplicable a derecha e izquierda

- Aguja 15,5 mm

- Ancho de pletina 16 mm

- Bloqueo

- Fresado alojamiento de cremona

- Para cajeado de cremona fresado en el canal

- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos

- Taladros y fresados ver grupo 7, situación de montaje B-3-1

CREMONA CORREDERA GVMC.1400-3D7,5 4965366 COTA VARIABLE AGUJA 7,5 1.400 mm

- Con bulón de seguridad (3)

- Campo de aplicación: FFH 1.401 - 1600

- Cota variable

- Aplicable a derecha e izquierda

- Aguja 7,5 mm

- Ancho de pletina 16 mm

- Bloqueo

- Fresado alojamiento de cremona

- Para cajeado de cremona fresado en el canal

- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos

- Fresados y taladros ver grupo 7 plano de montaje B-3-2

Cerradura de embutir para puertas metálicas de palanca y picaporte 1960

 Características Principales:

• Cerradura con palanca deslizante y picaporte.
• Palanca deslizante a 1 vuelta. Salida de palanca 14 mm.
• Frente hierro latonado.
• Picaporte reversible accionado por llave y manilla.
• Picaporte, palanca y cilindro latonados.
• Distancia entre ejes de 48 mm.
• Cilindro europerfil i-20 con 3 llaves.
• Se incluye cerradero y un escudo metálico.
• 2 medidas de punto: 40 y 50 mm.
• Posibilidad de igualación de cilindros.
• Gran robustez y calidad en los materiales.

Cerradura de embutir horizontal para puertas metálicas con zócalo 44151

 Características Principales:

• Cerradura horizontal para puertas con zócalo.
• Picaporte extensible y reversible.
• Picaporte reversible accionado por llave y manilla.
• Accionamiento extensible del picaporte con llave.
• Cilindro ovalado con 3 llaves y excentrica de 15 mm.
• Frente inoxidable de 3 mm. Se incluye cerradero y dos escudos de nylon (ES-2000).
• 2 medidas de punto: 70 y 80 mm.
• Posibilidad de igualación de cilindros

La 44151.70 se distribuye tanto con cilindro 28-28 como con cilindro 30-40, mientras que la 44151.80 sólo con cilindro 28-28

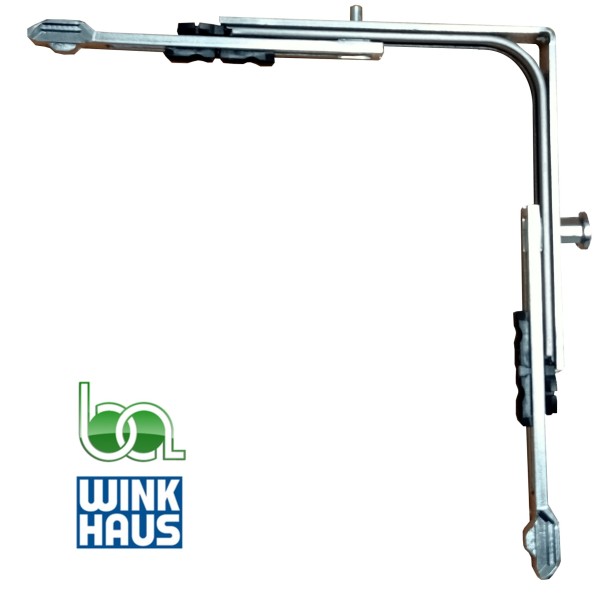

Angular E1.N

- Canal 16 mm

- Longitud por cada lado 98,5 mm

- Posibilidad montaje manual o automático

- Fácil reenvío mediante pletinas inoxidables guiadas con uncarril en forma de "C"

- Con cuerpo para montarse en el canal de herraje

Angular ECKU.ER 3 SP SL

- Canal 16 mm

- Longitud por un lado 98,5 mm

- Con un lado más corto para ventanas pequeñas y el OS1.600

- Posibilidad montaje manual o automático

- Fácil reenvío mediante pletinas inoxidables guiadas con un carril en forma de "C"

- Clipable en el canal de herraje

ANGULAR E1.N.BS16 5026983 WINKHAUS PARA SOLERA ZAPATA

- Canal 16 mm

- Longitud por cada lado 98,5 mm

- Posibilidad montaje manual o automático

- Fácil reenvío mediante pletinas inoxidables guiadas con uncarril en forma de "C"

- Con cuerpo para montarse en el canal de herraje

CERRADERO SBA.K.76 4926432

Winkhaus activPilot

Cerradero original de Winkhaus SBA. K 76 está hecho de acero de alta calidad y se puede utilizar tanto para ventanas DIN izquierda como DIN derecha. La superficie de la SBA. K está cromado y, por lo tanto, está excelentemente protegido contra la corrosión.

Características del producto cerradero SBA de Winkhaus. K 76

• Fabricante: Winkhaus
• Tipo de producto: Placa de cerradura
• Título: SBA. K 162
• Material: Acero
• Eje del tornillo: 6,5 mm
• Aire de reembolso: 12 mm
• Profundidad de la placa de impacto: 15 mm
• Presión + 0,7 mm
• Material de la ventana: plástico
• Superficie: cromada
• Aplicación: Oscilobatiente
• Color: Plata
• Dirección DIN: universal

Cerradura de embutir para puertas metálicas de palanca 2411

 Características Principales:

• Cerradura solo con palanca deslizante.
• Palanca deslizante a 1 vuelta. Salida de palanca 15 mm.
• Palanca y cilindro niquelados.
• Cilindro europerfil i-20 con 3 llaves y excentrica de 15 mm.
• Frente inoxidable de 3 mm. Se incluye cerradero y dos escudos de nylon (ES-2000)
• Caja de 15 mm. de ancho para perfiles con rotura de puente térmico (eurocámara)
• 4 medidas de punto: 20, 25, 30 y 35 mm.
• Posibilidad de igualación de cilindros.

CREMONA PALANCA HOJA PASIVA GASM.GZ.800.E3 4974991

CAJA DE CAMBIOS DE ALA DESLIZANTE, ALA GIRATORIA

- Para cota fija con canal de herraje en la inversora.

- Una sola pieza.

- Se puede usar a la derecha y a la izquierda.

- Tipo de acción: mediante palanca plana.

- Asiento del tirador: Centrado.

- Altura mínima canal de herraje: 530 mm.

- Altura máxima canal de herraje: 800 mm.

- Material de la ventana: PVC, Aluminio, Acero o madera.

- Ranura de montaje: 16 mm.

- Material: Acero.

- Terminación: Galvanizada.

- Cerradero incorporado análogo a las cremonas GAK y GAM.

- Cerradero de seguridad normalmente pre montado.

- Adaptador para las piezas DFE y TFE se monta en los cerraderos de seguridad a partir de la GASM.GZ.1400-1.

- El corte debe hacerse en posición de apertura.

- La GASM.GZ.800 se monta siempre con el angular E3 (esquina inferior).

- No combinable con agujas D7,5 , D8,5 y D-6.

- No apto para bancos de atornillado automático.

SOPORTE COMPÁS BLANCO SL.KS.3-6. 2844506

- Soporte de compás SL.KS con taladros simétricos

idénticos al soporte de marco EL.K / ESV

- Seguro de pasador de soporte de compás patentado

- Soporte de compás y recubrimiento enrasado con la hoja

(en perfil de ala de 20 mm)

- Con función antigiro de seguridad para el nardaco

pasador del soporte

- Taladros de soporte de compás y marco posible

en palo suelto

- Soporte de compás SL.KS para peso máx. hoja

hasta 100 Kg
