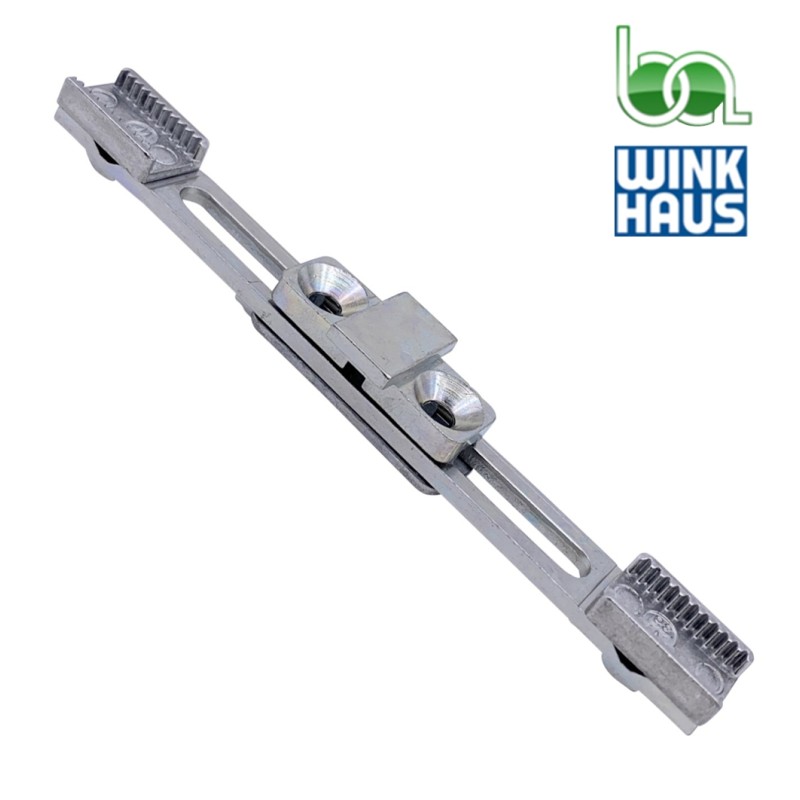

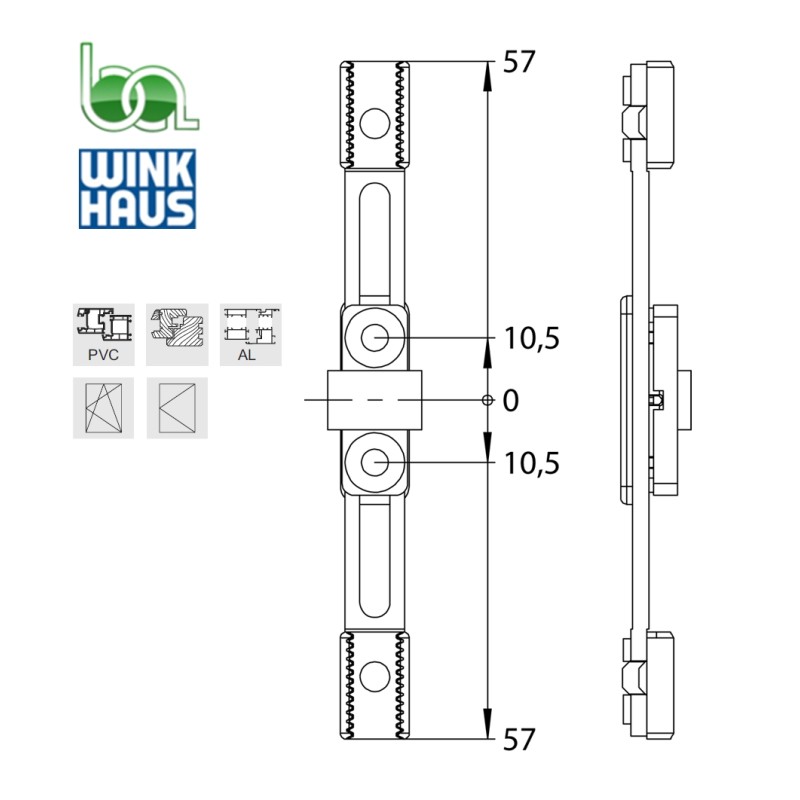

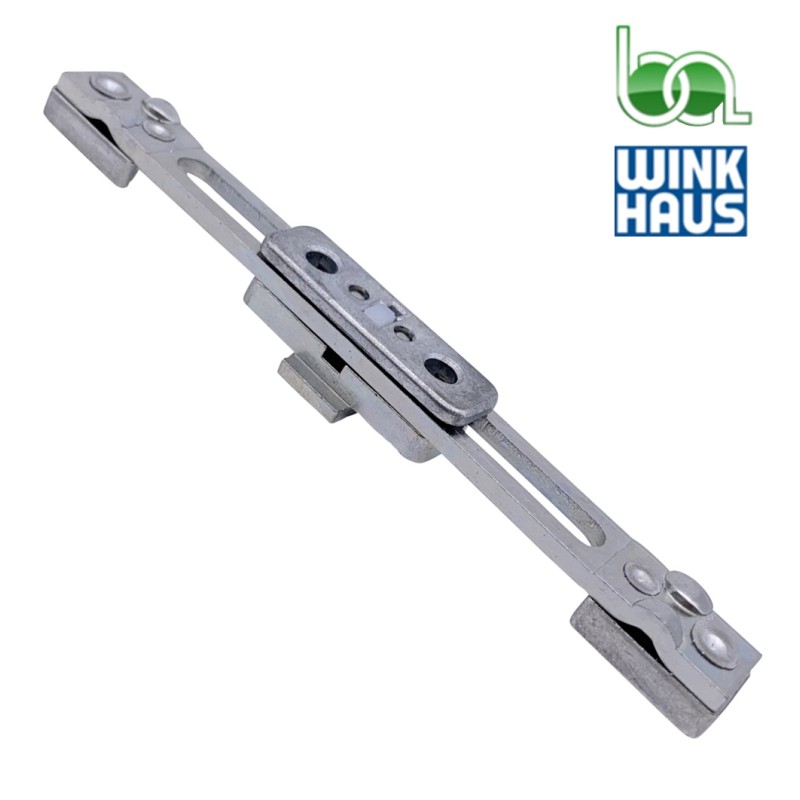

RAIL DE UNION VS R SL 1882172
- Se utiliza para conectar dos piezas largas con estrías.
- Se puede usar a la derecha y a la izquierda.
- Longitud de pieza: 114 mm.
- Material de la ventana: PVC, Aluminio, Acero o madera.
- Ranura de montaje: 16 mm.
- Cámara: 12 mm.
- Eje de canal: 9 - 13 mm.
- Material: Acero.
- Terminación: Galvanizada.
- Punto de interconexión: zapata dentada - taco
Elige la mejor forma de pago, 100% segura.
Devoluciones totalmente gratuitas.
Consulta nuestras tarifas de envíos.
Angular E1.N
- Canal 16 mm
- Longitud por cada lado 98,5 mm
- Posibilidad montaje manual o automático
- Fácil reenvío mediante pletinas inoxidables guiadas con uncarril en forma de "C"
- Con cuerpo para montarse en el canal de herraje
RAIL SUPERIOR OS1.600 2847141
- En combinación con compases SK1/SH1/SHW1/SC1
- OS.1.600 se combina siempre con un E3 en lado bisagra
- Falsa maniobra de serie en posición oscilo
- Tracción progresiva de cierre regulable de 18 a 25 mm
- Tras un montaje correcto el rail superior y el compás están
fuertemente unidos
- Clipable en el canal de herraje
- Elemento de ventilación MSL.OS como equipamiento opcional
para ventanas de PVC con una profundidad de canal
de herraje de 25 mm
MANILLA TOULON HOPPE
Manilla HOPPE, con Secustik® y VarioFit®, de aluminio, para ventanas oscilobatientes:
- Verificada según las normativas DIN EN 13126-3: 23/180-0150/03/C1 y RAL-GZ 607/9
- Posición de enclavamiento: 90°
- Tapa: roseta cubierta parcialmente
- Base: nylon, tetones de soporte
- Cuadradillo: lleno HOPPE, con muelle de compresión integrado en el cuadradillo interno, cubre una profundidad variable hasta 10 mm
- Fijación: no visible, tornillos con rosca métrica M5
- Característica especial: seguridad básica integrada
CREMONA GAK.465 4926221 COTA FIJA AGUJA 15,5
- Cota fija
- Aguja 15,5 mm
- Clipable en el canal de herraje
- Elementos de funciones adicionales como los DFE o TFE
(ver tabla), no pueden montarse en activPilot Comfort
- Altura de manilla referenciada desde canto de hoja según
"Medida GK" (ver tabla)
- Dibujo de fresados y taladros ver grupo 15, plano
de montaje B-3-1
- Para cajeado de cremona fresado en el canal
- Fresado alojamiento de cremona
- Tornillos de manilla M5 x ... DIN 965 con 43 mm
de separación entre tornillos
CREMONA GAM.800 4926267 COTA VARIABLE AGUJA 15,5
- Cota variable GM
- Aguja 15,5 mm
- Clipable en el canal de herraje
- Elementos de funciones adicionales como los DFE o TFE
(ver tabla), no pueden montarse en activPilot Comfort
- Dibujo de fresados y taladros ver grupo 15,
plano de montaje B-3-1
- Para cajeado de cremona fresado en el canal
- Fresado alojamiento de cremona
- Atornillar la manilla mediante M5 x ..., DIN 965,
43 mm distancia entre tornillos
PLACA DE UNIÓN WINKHAUS R SL 1934201
Winkhaus activPilot
Placa de montante Winkhaus R de la serie de herrajes autoPilot / activPilot.
Número de pieza del fabricante: 1934201 "STULPPLATTE R SL"
La placa de conexión se utiliza como conexión de esquina a la cremona o brazo de soporte cuando las tiras exteriores y móviles se cortan asimétricamente
Descripción del producto:
- Para unir un angular con piezas cortables, por ejemplo cremonas o rail superior.
- Montaje sólo posible en caso de reparación ya que no es posible la transmisión de fuerza por la unión mecánica entre las piezas.
- La pieza cortada puede separarse fácilmente.
PANEL COMPOSITE ALUMINIO VERDE RAL 6009 DOS CRAS 2000X1000X3 MM
Este material es perfecto para su uso en fachadas, especialmente en sistemas de fachadas ventiladas, además de ser ampliamente utilizado en para imágenes corporativas, para la creación de carteles, paneles publicitarios y señalización por su versatilidad. Así como para mobiliario de aluminio, decoración, falsos techos, cubiertas y puertas.
Los paneles composite están compuestos por dos capas de aluminio de 0,5 mm lacadas y un núcleo central de polietileno de 2 mm resistente a los rayos UV. Gracias a su espesor de 3mm el material permite el plegado, mientras que con 2 mm al ser más rígido, no es posible el plegado.
Además, ofrece resistencia a la intemperie, alta durabilidad y protección contra incendios (clasificación FR - ignífugo), lo que lo convierte en una opción segura y fiable.
Todos nuestros materiales son de alta calidad, pueden mecanizarse realizando cortes a medida, plegados, fresados, taladros, perforados entre otros procesos, garantizando precisión y flexibilidad en su aplicación.
| HABILIDADES FÍSICAS | PANEL EXTERIOR | PANEL INTERIOR |
| Densidad de cara | 5,59 Kg/m2 | 3,61 Kg/m2 |
| Flexión de fuerza | 124.5 Mpa | 68,3 Mpa |
| Flexión de módulo elástico | 3.20 x 104 MPa | 2.02 x 104 Mpa |
| Resistencia de penetración | 9.8 KN | 5 KN |
| Esquileo de fuerza | 29.8 MPa | 20.4 Mpa |
| 180º Fuerza de piel | 3.7 N/mm | 6.3 N/mm |
| Resistencia ciclo de temp. | No cambia | No cambia |
| Coeficiente extensión termal | 7.9 x 10-6 x C-1 | 5.7 x 10-6 x C-1 |
| Temp. deformación por calor | 105º | 99º |
| Ebullición resistencia al agua | No cambia | No cambia |
| Grosor del aluminio estándar | 0,5 mm | 0,2 mm |
| CAPACIDAD DE CAPA | ||
| Capa de grosor | 27 um | 19 um |
| Tolerancia de lacado | 2.0 (lacado 25,8) | 1,8 (lacado 42,2) |
| Dureza de lápiz | 3 H | 3 H |
| Capa de flexibilidad | 0 T | 1 T |
| Capa adhesiva | Clase 0 | Clase 0 |
| Resistencia de impacto | 50 Kg.cm no grietas | 50 Kg.cm no grietas |
| Molienda de resistencia | 12,9 L/um | |
| ESTABILIDAD QUÍMICA | ||
| Resistencia ácida | No cambia | No cambia |
| Resistencia alcalina | No cambia | No cambia |
| Resistencia al aceite | No cambia | No cambia |
| Resistencia solvente | No cambia | No cambia |
| Resistencia de fregado | No cambia >10000 veces | No cambia |
RAIL SUPERIOR OS2.1250-1 2848291
- OS2 ... se combina en el lado bisagra con el angular E2
- En combinación com compases SK2/SH2/SHW2/SC2
- Tras un montaje correcto el rail superior y el
compás están fuertemente unidos
- Clipable en el canal de herraje
- Tracción progresiva de cierre regulable de 18 a 25 mm
- Falsa maniobra de serie en posición oscilo
- A partir de 1475 mm ancho canal de herraje con
compás adicional ZSR
- El dispositivo adicional de ventilación múltiple MSL.OS puede
montarse en perfiles que tengan una profundidad de
marco de 25 mm aufweisen (en eje de canal de 9 mm)
Gris antracita RAL7016
Retocador para cualquier superficie de aluminio. Su uso sirve para arreglar o repasar ligeras imperfecciones; Es un accesorio ideal, ya que es perfectamente manejable.
CARACTERÍSTICAS DEL PRODUCTO:
Spray para Aluminio de 150 ml. Su funcionamiento se basa principalmente en:
> Para reparar el lacado del aluminio.
> Reparación de pequeños golpes y ralladuras.
MODO DE EMPLEO:
1. Agitar fuertemente el spray durante 1 o 2 minutos.
2. Colocar verticalmente el spray.
3. Aplicar cuidadosamente la pintura en capas finas.
4. Cerrar perfectamente el tapón después de cada uso.
ATENCIÓN: Los colores en una pantalla varían respecto a la realidad, solamente se trata de una orientación del color, se aconseja el uso y comparación con una carta de colores RAL
Blanco puro RAL9010
Retocador para cualquier superficie de aluminio. Su uso sirve para arreglar o repasar ligeras imperfecciones; Es un accesorio ideal, ya que es perfectamente manejable.
CARACTERÍSTICAS DEL PRODUCTO:
Spray para Aluminio de 150 ml. Su funcionamiento se basa principalmente en:
> Para reparar el lacado del aluminio.
> Reparación de pequeños golpes y ralladuras.
MODO DE EMPLEO:
1. Agitar fuertemente el spray durante 1 o 2 minutos.
2. Colocar verticalmente el spray.
3. Aplicar cuidadosamente la pintura en capas finas.
4. Cerrar perfectamente el tapón después de cada uso.
ATENCIÓN: Los colores en una pantalla varían respecto a la realidad, solamente se trata de una orientación del color, se aconseja el uso y comparación con una carta de colores RAL
MICROVENTILACIÓN SBA.K.T.13-3 4937780
Winkhaus activPilot
Pieza de marco original de Winkhaus SBA.K.T.13-3, está hecho de acero de alta calidad.
DESCRIPCIÓN
EMBOLSADO
De 2 unidades.
*Incluye contracierre por defecto para serie giralda, si desea otro contracierre distinto especifíquelo.
CERRADERO DE SEGURIDAD SBK.K162.P7 4964886
Winkhaus activPilot
Cerradero original de seguridad Winkhaus SBK.K162.P7, está hecho de acero de alta calidad y se puede utilizar tanto para ventanas DIN izquierda como DIN derecha.
Recubrimiento para compás SW
SW
Inox
CREMONA CORREDERA GVMC.1200-3D7,5 4965365 COTA VARIABLE AGUJA 7,5 1.200 mm
- Con bulón de seguridad (3)
- Campo de aplicación: FFH 1.201 - 1400
- Cota variable
- Aplicable a derecha e izquierda
- Aguja 7,5 mm
- Ancho de pletina 16 mm
- Bloqueo
- Fresado alojamiento de cremona
- Para cajeado de cremona fresado en el canal
- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos
- Fresados y taladros ver grupo 7 plano de montaje B-3-2
Juego burlete perfil de mampara para baño y puertas de cristal de PVC con imán, acabado transparente.
SOPORTE COMPÁS SL.KS.3-6 2844434
- Soporte de compás SL.KS con taladros simétricos
idénticos al soporte de marco EL.K / ESV
- Seguro de pasador de soporte de compás patentado
- Soporte de compás y recubrimiento enrasado con la hoja
(en perfil de ala de 20 mm)
- Con función antigiro de seguridad para el nardaco
pasador del soporte
- Taladros de soporte de compás y marco posible
en palo suelto
- Soporte de compás SL.KS para peso máx. hoja
hasta 100 Kg
Zapatos de seguridad transpirantes con parte superior de gamuza suave perforada y punta de refuerzo de poliuretano.
Calzado de seguridad totalmente “Metal Free” con sistema anti-perforación Save & Flex Plus que asegura el 100% de protección en la planta del pie y puntera de material compuesto que garantiza toda la seguridad necesaria en el trabajo en solo 50 gr. aproximadamente de peso.
Zapatos antideslizantes para el trabajo con banda de rodadura de PU compacto anti-abrasión, resistente al aceite y antiestática.
Zapatos de trabajo bajos y cómodos con plantilla anatómica de alta transpirabilidad, lavable y con propiedades antibacterianas y antiestáticas. Revestimiento de túnel de aire WingTex para un bienestar prolongado.
CREMONA PALANCA OCULTA HOJA PASIVA CON BOTÓN GASM.800 4927112
CAJA DE CAMBIOS DE HOJA GIRATORIA.
- Para cota fija con canal de herraje en la inversora.
- Una sola pieza.
- Se puede usar a la derecha y a la izquierda.
- Clipable en el canal de herraje.
- Tipo de acción: mediante palanca plana oculta accionada con pulsador.
- Pasador de bloqueo: sin cerradero
- Altura mínima canal de herraje: 560 mm.
- Altura máxima canal de herraje: 800 mm.
- Material de la ventana: PVC, Aluminio, Acero o madera.
- Ranura de montaje: 16 mm.
- Material: Acero.
- Terminación: Galvanizada.
- Unión mecánica entre las piezas, sin placas.
RAIL SUPERIOR OS2.800 4928979
- OS2 ... se combina en el lado bisagra con el angular E2
- En combinación com compases SK2/SH2/SHW2/SC2
- Tras un montaje correcto el rail superior y el
compás están fuertemente unidos
- Clipable en el canal de herraje
- Tracción progresiva de cierre regulable de 18 a 25 mm
- Falsa maniobra de serie en posición oscilo
- A partir de 1475 mm ancho canal de herraje con
compás adicional ZSR
- El dispositivo adicional de ventilación múltiple MSL.OS puede
montarse en perfiles que tengan una profundidad de
marco de 25 mm aufweisen (en eje de canal de 9 mm)
CREMONA PALANCA HOJA PASIVA GASK.GZ.1325-1 4965452
CAJA DE CAMBIOS DE ALA DESLIZANTE, ALA GIRATORIA
- Para cota fija con canal de herraje en la inversora.
- Una sola pieza.
- Se puede usar a la derecha y a la izquierda.
- Tipo de acción: mediante palanca plana.
- Tipo de apertura: practicable
- Altura de la manilla: 375 mm.
- Altura mínima canal de herraje: 1075 mm.
- Altura máxima canal de herraje: 1325 mm.
- Cerraderos cortos: 1
- Perfil de pletina: Eje de canal de herraje 16 mm.
- Cerradero incorporado análogo a las cremonas GAK y GAM
- Cerradero de seguridad normalmente premontado
- Adaptador para los elementos DFE y TFE, se monta en los cerraderos de seguridad (no en GASK.GZ.710 y GASK.GZ.830)
- El corte debe hacerse en posición de apertura
- Los elementos DFE y TFE no pueden montarse en combinación con GASK.GZ.710 / GASK.GZ.830)
- Las versiones GASK.GZ.710, 830 y 945 deben montarse siempre con el angular E3 (esquina inferior)
- No combinable con agujas D7,5 , D8,5 y D-6
- No apto para bancos de atornillado automático
Kit oscilo-batiente 5201 GNS
Sólo elige el compás que necesite según el ancho de hoja
| COMPÁS | MÍNIMO ANCHO DE HOJA | MÁXIMO ANCHO DE HOJA |
| 300 | 365 mm | 495 mm |
| 400 | 495 mm | 585 mm |
| 500 | 585 mm | 1.300 mm |
