Ficha técnica
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40 mm
Medidas
| A | B | C |
| 40 mm | 40 mm | 3 mm |

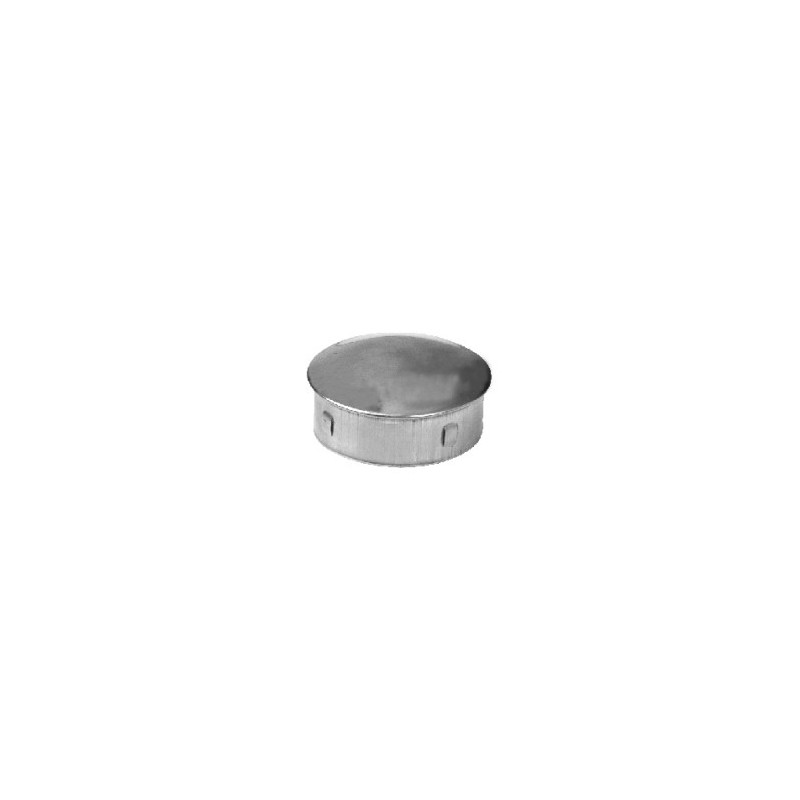

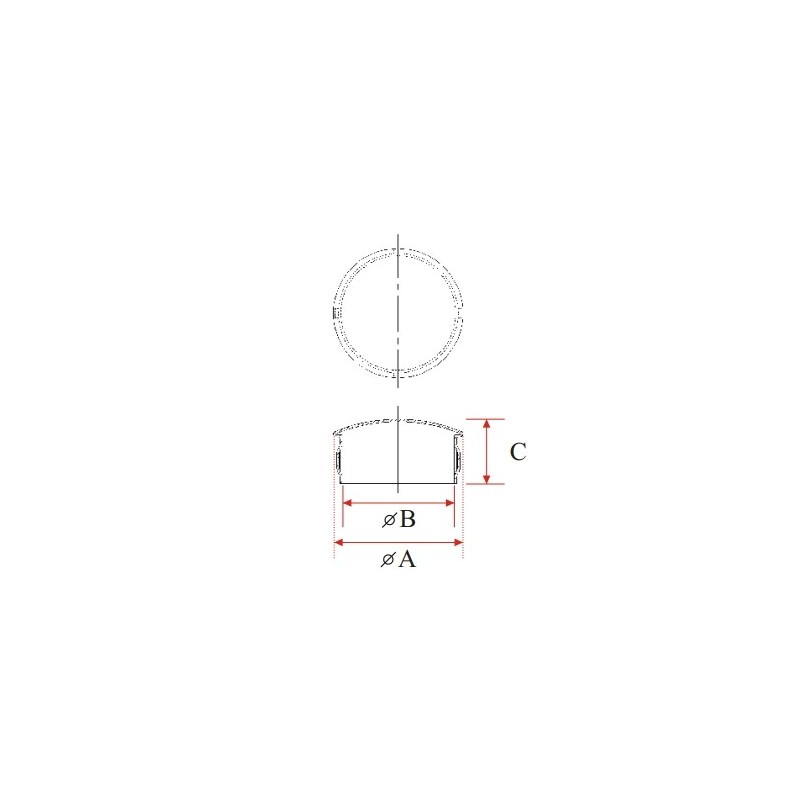

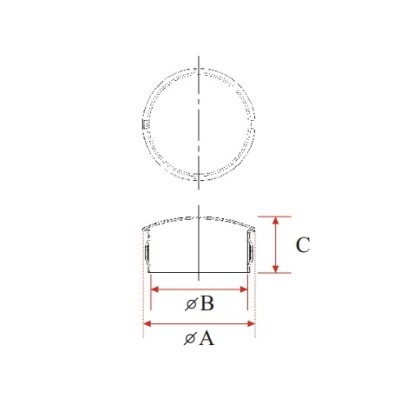

Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B |
| 43 mm | 21,5 mm |
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B |
| 43 mm | 5 mm |
Pinza de acero inoxidable para vidrio de 10 mm ó 112 mm, según gomas de sujeción, con base curva.
Medidas
| A | B | C | D | E |
| 63 mm | 45 mm | 15,5 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Soporte pared de ángulo regulable pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable recto.
Acabado: Pulido (Brillo)
Medidas:
| A | B | C |
| 70 mm | 64,5 mm | 32 mm |
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B |
| 43 mm | 5 mm |
Soporte regulable con chapa curva en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (brillo)
Medidas
| A | B | C | D |
| 43 mm | 43 mm | 30-90 mm | 52 mm |
Es un elemento de unión entre 2 tubos perpendiculares entre si, un vertical redondo de 43×1,5 mm y un horizontal redondo de 43×1,5 mm. Este soporte es ajustable en altura, dando un margen de ajuste desde 30 a 90 mm. Además este soporte es ajustable en ángulo, lo que permite formar un ángulo variable.
La chapa del soporte se fija al tubo pasamanos mediante tornillos M.5.
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo polímero en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
Codo recto en acero inoxidable AISI 316 para tubo de acero inoxidable cuadrado de 40x40 mm.
Medidas:
| A | B | C |
| 40x40 mm | 60 mm | 60 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Codo curvo en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Medidas:
| A | B | C |
| 43 mm | 55 mm | 55 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3- Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable redondas de tubo 43mm de diámetro
Medidas
| A | B |
| 43 mm | 3,6 mm |
Soporte pasante de varilla de 12 mm con base plana en acero inoxidable AISI 316
Medidas:
| A | B | C | D |
| 12 mm | 21 mm | 20 mm | 6,5 mm |
Recomendaciones de instalación:
1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.
2- Taladrar y roscar el tubo.
3- Unir la base al tubo mediante tornillo inox M.6.
4- Deslizar la varilla en el taladro de la pieza de sujeción.
5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.
Tapón en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40 mm
Medidas
| A | B | C |
| 40 mm | 40 mm | 3 mm |
Codo base curvo en acero inoxidable AISI 316 para tubo acero inoxidable redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
| A | B | C |
| 43 mm | 80 mm | 80 mm |
Recomendaciones de instalación:
1- Proceder a limpiar cuidadosamente las superficies a unir.
2- Aplicar el adhesivo tanto a la superficie de unión del codo como al interior del tubo.
3 - Fijar ambas partes entre sí. El codo queda unido al tubo de forma permanente.
4- Fijar la base a suelo o pared.
Tapa base en acero inoxidable AISI 316 para barandillas acero inoxidable cuadradas de tubo 40x40x1,5 mm.
Medidas
| A | B | C | D |
| 90 mm | 100 mm | 18 mm | 40X40 mm |
Soporte pared fijo pasamanos con tornillería vista en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Medidas:
| A | B | C | D | E |
| 43 mm | 70 mm | 64,5 mm | 60 mm | 32 mm |
Soporte pared fijo pasamanos con tirafondo en acero inoxidable AISI 316 para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
| A | B | C | D |
| 43 mm | 70 mm | 64,5 mm | 32 mm |
Soporte pasante de varilla de 12 mm con base curva en acero inoxidable AISI 316, es un elemento de unión entre el tubo y la varilla, para barandillas acero inoxidable redonda de tubo 43×1,5 mm.
Medidas:
| A | B | C | D | E |
| 12 mm | 21 mm | 20 mm | 6,5 mm | 43 mm |
Recomendaciones de instalación:
1- Aflojar el prisionero inferior para separar los dos componentes del conector: la base a tubo y la sujeción de la varilla.
2- Taladrar y roscar el tubo.
3- Unir la base al tubo mediante tornillo inox M.6.
4- Deslizar la varilla en el taladro de la pieza de sujeción.
5- Unir ambas piezas y fijarlas apretando los prisioneros de la varilla y de la base.
Pinza de acero inoxidable para vidrio de 8 mm ó 10 mm, según gomas de sujeción, con base plana.
Acabado
Pulido (Brillo)
Medidas
| A | B | C | D | E |
| 54 mm | 42 mm | 16 mm | 8 - 10 mm | 43 mm |
Recomendaciones de instalación:
1- Taladrar y roscar el tubo a la medida correspondiente.
2- Aflojar los tornillos de unión de la grapa y separar en dos la pieza.
3- Atornillar al tubo la base de la grapa.
4- Colocar el vidrio.
5- Finalizar el montaje de la grapa.
Consejo: Si se requiere un mayor refuerzo existe la posibilidad de colocar en el interior de la grapa un eje de seguridad taladrando el cristal.
Elemento de unión entre vidrio y tubo salvando un ángulo de 90º en ángulo. El tubo se fija mediante tornillos M.5 a una placa de sujeción. Para vidrio de 10-12 mm mínimo de espesor.
Soporte pasante fijo de pasamanos en acero inoxidable AISI 316 para tubo redondo de 43×1,5 mm.
Acabado: Pulido (Brillo)
Medidas:
| A | B | C | D | E |
| 43 mm | 60 mm | 52 mm | 10-12 mm | 43 mm |
Recomendaciones de instalación:
Si en la unión atornillada se quiere aumentar la sujeción, se pude aplicar unas gotas de adhesivo en los tornillos inox de fijación, perdiendo así la posibilidad de desmontar la unión.
