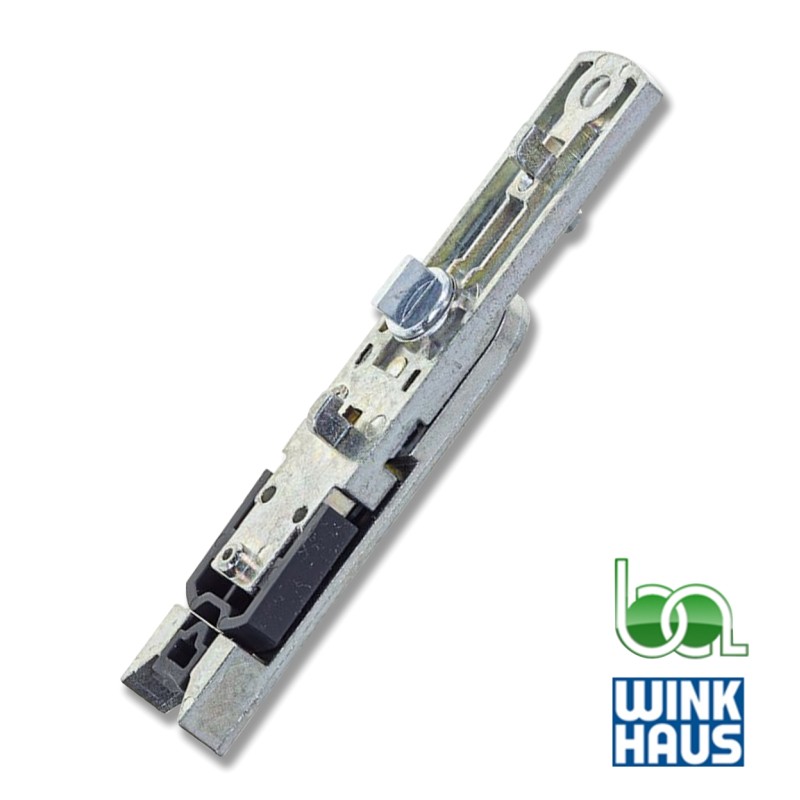

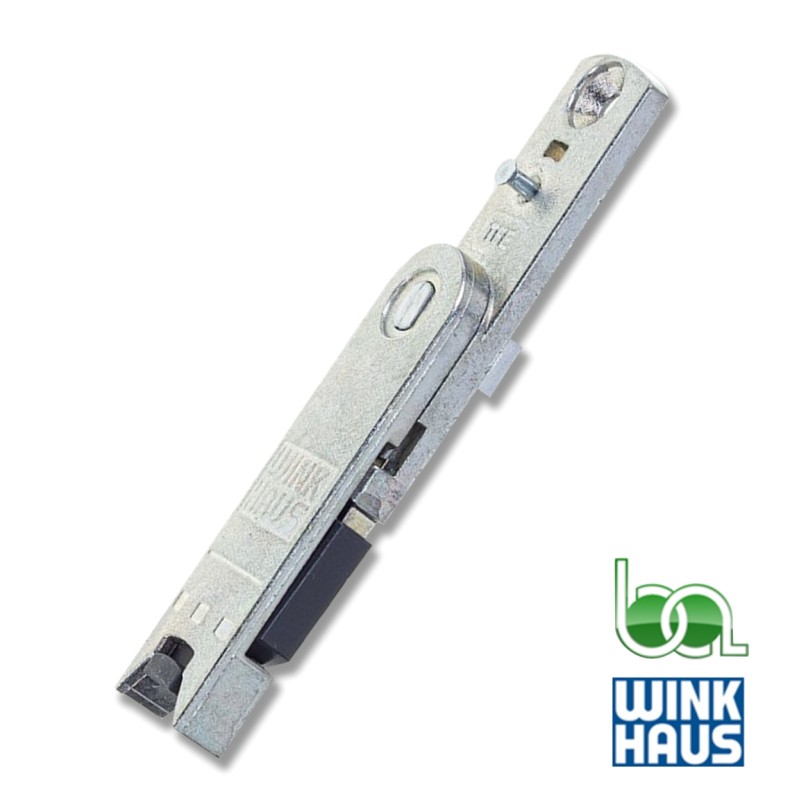

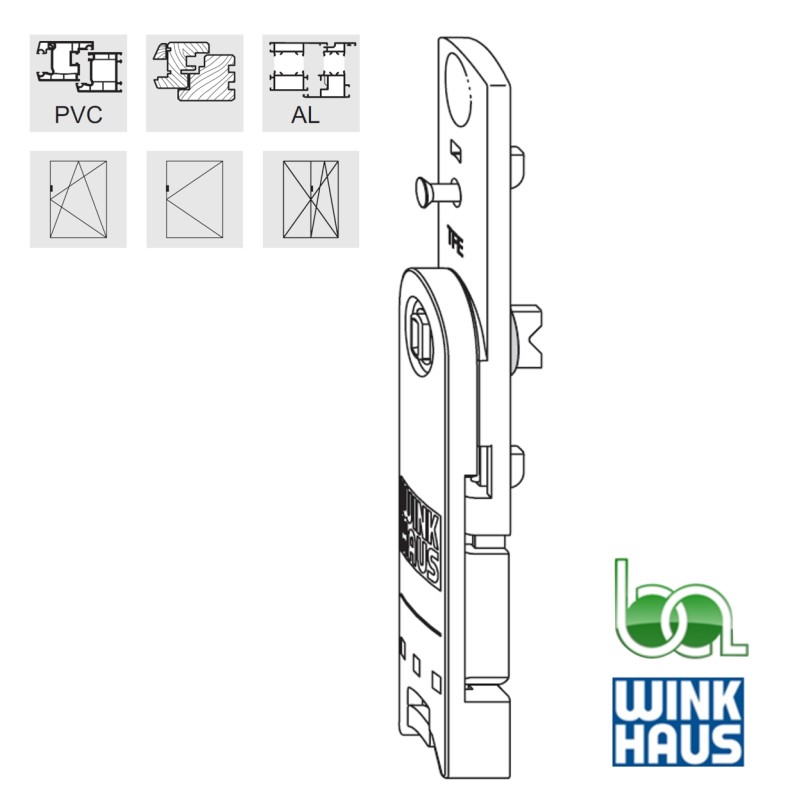

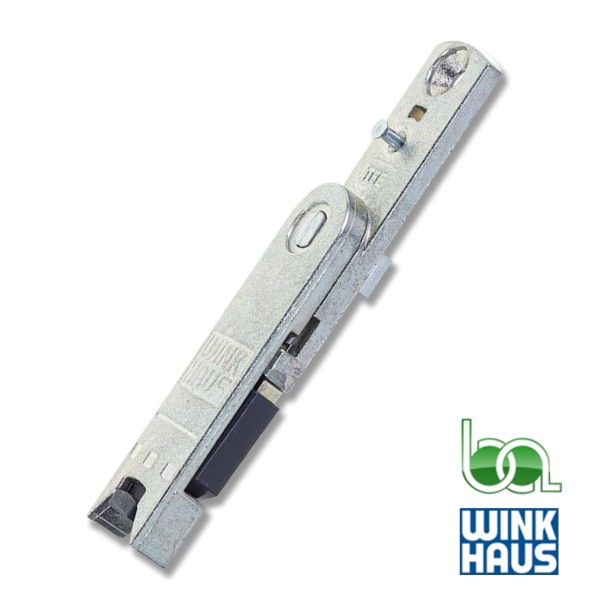

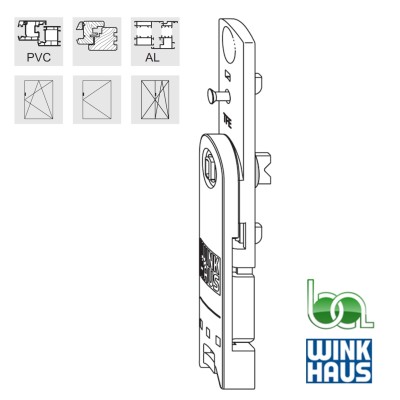

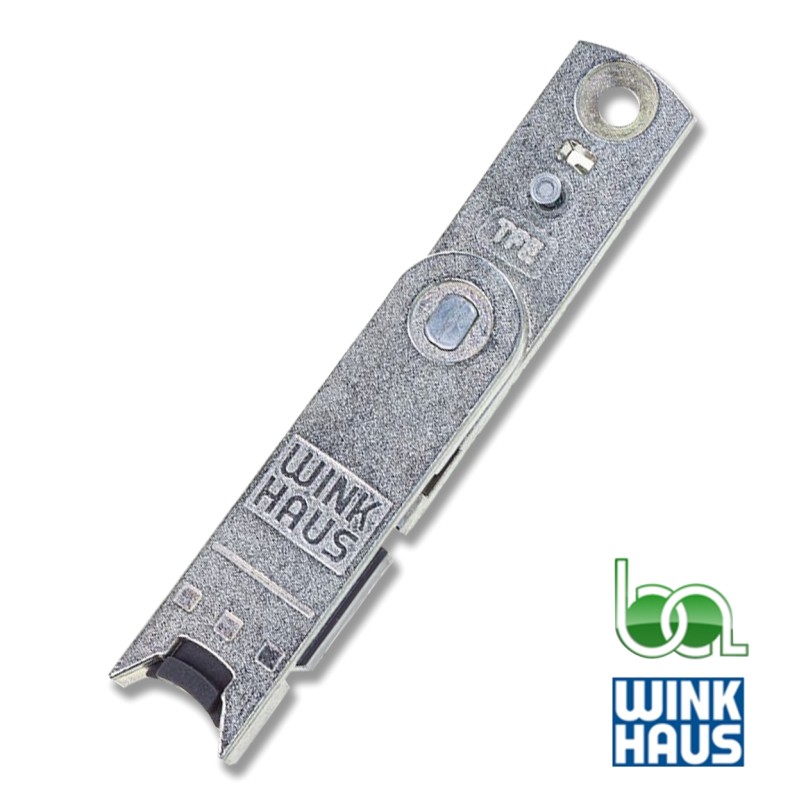

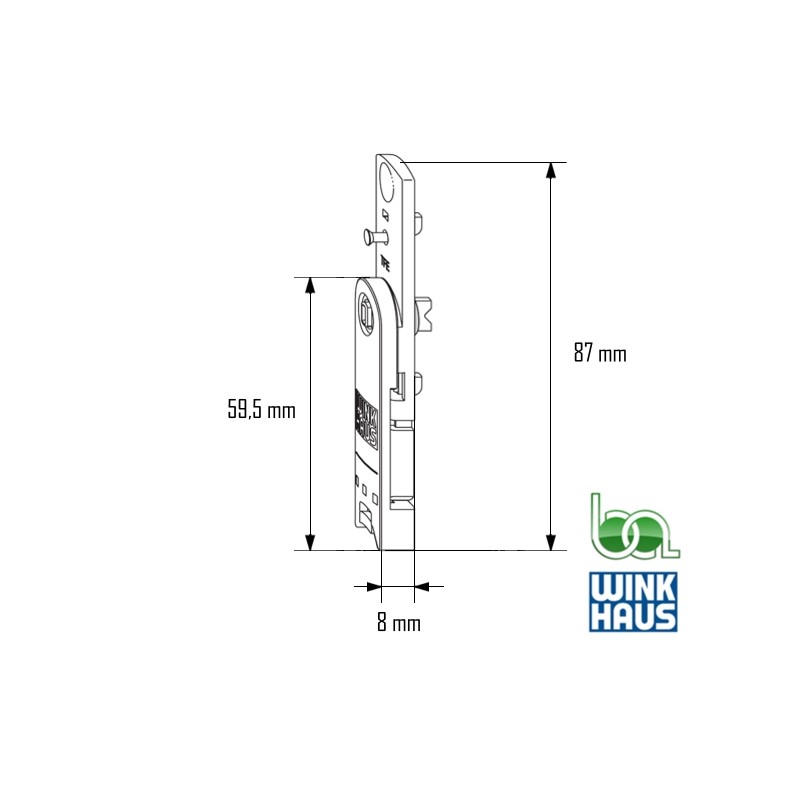

ELEMENTO TRIFUNCIÓN WINKHAUS TFE V1 4931450
Winkhaus activPilot
TFE Elemento de triple función (bloqueo de rotación de la manilla + elevación del ala)
Número de pieza del fabricante: 4931450 "TRI FUNCTION ELEMENT TFE"
Descripción del producto:
Elemento TRI función TFE
- Para atornillar sobre la cremona
- Elemento TRI-función TFE comprende las funciones de falsa maniobra elevador de hoja y clip retenedor
- Al suministrarse en posición centrada puede utilizarse demano der. ó izq.
- Se activa tras el montaje correcto en la hoja
- Regulaciones ver grupo 14
- Peso máximo de hoja 130 kg
Información de instalación:
El TFE es ajustable en altura y debe montarse junto con una de las partes del bastidor (p. ej. "RT. DFE-TFE" (1 ala) o "RT. DFE-TFE. S (2 hojas / parteluz)). El TFE se ajusta con un casquillo hexagonal de 4 mm, la parte del marco se ajusta con un casquillo hexagonal de 2,5 mm.
El pequeño pasador que sobresale de la parte superior del TFE se martilla en su lugar después del montaje, por ejemplo, con un martillo, para que el TFE quede firmemente sujeto.
La denominación "TFE" está grabada en la parte delantera.
Elige la mejor forma de pago, 100% segura.
Devoluciones totalmente gratuitas.
Consulta nuestras tarifas de envíos.
Angular E3.F
- Canal 16 mm
- Longitud por un lado 98,5 mm
- Con un lado más corto para ventanas pequeñas y el OS1.600
- Posibilidad montaje manual o automático
- Fácil reenvío mediante pletinas inoxidables guiadas con un carril en forma de "C"
- Clipable en el canal de herraje
RAIL SUPERIOR OS1.600 2847141
- En combinación con compases SK1/SH1/SHW1/SC1
- OS.1.600 se combina siempre con un E3 en lado bisagra
- Falsa maniobra de serie en posición oscilo
- Tracción progresiva de cierre regulable de 18 a 25 mm
- Tras un montaje correcto el rail superior y el compás están
fuertemente unidos
- Clipable en el canal de herraje
- Elemento de ventilación MSL.OS como equipamiento opcional
para ventanas de PVC con una profundidad de canal
de herraje de 25 mm
RAIL SUPERIOR OS2.800 4928979
- OS2 ... se combina en el lado bisagra con el angular E2
- En combinación com compases SK2/SH2/SHW2/SC2
- Tras un montaje correcto el rail superior y el
compás están fuertemente unidos
- Clipable en el canal de herraje
- Tracción progresiva de cierre regulable de 18 a 25 mm
- Falsa maniobra de serie en posición oscilo
- A partir de 1475 mm ancho canal de herraje con
compás adicional ZSR
- El dispositivo adicional de ventilación múltiple MSL.OS puede
montarse en perfiles que tengan una profundidad de
marco de 25 mm aufweisen (en eje de canal de 9 mm)
COMPÁS DERECHO SK1.20-13.RS 2842578
- Para ala de la hoja de 20 mm y eje de canal de 13 mm
- Usar en combinaión con SL.KS, SL.KB o SL.HW
- Regulación en altura de la hoja (+3,5/-2,0)
- Distancia de apertura oscilo de 135 a 140 mm (según perfil)
- En alturas de canal de herraje ≤ 600 mm montar
el retenedor de oscilo KBG.OS
- Peso máximo de hoja 130 kg
- Compás de soporte angular con tracción tándem
- Tras un montaje correcto el rail superior y el compás están
fuertemente unidos
- Freno practicable integrado mediante canutillo de
plástico en el cilindro del compás
CREMONA GAM.800 4926267 COTA VARIABLE AGUJA 15,5
- Cota variable GM
- Aguja 15,5 mm
- Clipable en el canal de herraje
- Elementos de funciones adicionales como los DFE o TFE
(ver tabla), no pueden montarse en activPilot Comfort
- Dibujo de fresados y taladros ver grupo 15,
plano de montaje B-3-1
- Para cajeado de cremona fresado en el canal
- Fresado alojamiento de cremona
- Atornillar la manilla mediante M5 x ..., DIN 965,
43 mm distancia entre tornillos
ELEMENTO DUOFUNCIÓN WINKHAUS DFE 4931451
Winkhaus activPilot
DFE Elemento de doble función (bloqueo de rotación de la manilla + elevación del ala)
Número de pieza del fabricante: 4931451 "DUO FUNCTION ELEMENT DFE"
Descripción del producto:
- Para atornillar sobre la cremona.
- Elemento Duo función DFE comprende las funciones de falsa maniobra y elevador de hoja.
- Al suministrarse en posición centrada puede utilizarse de mano derecha o mano izquierda.
- Se activa tras el montaje correcto en la hoja.
- Peso máximo de hoja 130 Kg.
CREMONA CORREDERA GVMC.400-2 V2 4932329 COTA VARIABLE AGUJA 15,5 400 mm
- Con bulón de seguridad (2)
- Campo de aplicación: FFH 400 - 600
- Cota variable
- Aplicable a derecha e izquierda
- Aguja 15,5 mm
- Ancho de pletina 16 mm
- Bloqueo
- Fresado alojamiento de cremona
- Para cajeado de cremona fresado en el canal
- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos
- Taladros y fresados ver grupo 7, situación de montaje B-3-1
DESCRIPCIÓN
EMBOLSADO
De 2 unidades.
*Incluye contracierre por defecto para serie triana, si desea otro contracierre distinto especifíquelo.
CREMONA CORREDERA GVMC.800-2D7,5 4965363 COTA VARIABLE AGUJA 7,5 800 mm
- Con bulón de seguridad (2)
- Campo de aplicación: FFH 801 - 1000
- Cota variable
- Aplicable a derecha e izquierda
- Aguja 7,5 mm
- Ancho de pletina 16 mm
- Bloqueo
- Fresado alojamiento de cremona
- Para cajeado de cremona fresado en el canal
- Tornillos de manilla M5 x ... DIN 965 con 43 mm de separación entre tornillos
- Fresados y taladros ver grupo 7 plano de montaje B-3-2
Kit oscilo-batiente 5201 GNS
Sólo elige el compás que necesite según el ancho de hoja
| COMPÁS | MÍNIMO ANCHO DE HOJA | MÁXIMO ANCHO DE HOJA |
| 300 | 365 mm | 495 mm |
| 400 | 495 mm | 585 mm |
| 500 | 585 mm | 1.300 mm |
Pomo bola
Característico por su forma redonda o de bola, lo que facilita su adaptación a la mano y en definitiva el accionamiento, con múltiples posibilidades de combinación podremos elegir el pomo que más se adapte a nuestras necesidades, el pomo 2901 se caracteriza por tener la posibilidad de condenar o descondenar solo por la parte accionada por llave, mientras que la parte de paso se condena o bloquea a la vez que lo hace la parte de llave.
Ideal para su colocación en patios y terrazas de acceso privado.
Recubrimiento soporte marco
ESV
Marrón
CREMONA PALANCA HOJA PASIVA GASK.GZ.1325-1 4965452
CAJA DE CAMBIOS DE ALA DESLIZANTE, ALA GIRATORIA
- Para cota fija con canal de herraje en la inversora.
- Una sola pieza.
- Se puede usar a la derecha y a la izquierda.
- Tipo de acción: mediante palanca plana.
- Tipo de apertura: practicable
- Altura de la manilla: 375 mm.
- Altura mínima canal de herraje: 1075 mm.
- Altura máxima canal de herraje: 1325 mm.
- Cerraderos cortos: 1
- Perfil de pletina: Eje de canal de herraje 16 mm.
- Cerradero incorporado análogo a las cremonas GAK y GAM
- Cerradero de seguridad normalmente premontado
- Adaptador para los elementos DFE y TFE, se monta en los cerraderos de seguridad (no en GASK.GZ.710 y GASK.GZ.830)
- El corte debe hacerse en posición de apertura
- Los elementos DFE y TFE no pueden montarse en combinación con GASK.GZ.710 / GASK.GZ.830)
- Las versiones GASK.GZ.710, 830 y 945 deben montarse siempre con el angular E3 (esquina inferior)
- No combinable con agujas D7,5 , D8,5 y D-6
- No apto para bancos de atornillado automático
Angular E1.N
- Canal 16 mm
- Longitud por cada lado 98,5 mm
- Posibilidad montaje manual o automático
- Fácil reenvío mediante pletinas inoxidables guiadas con uncarril en forma de "C"
- Con cuerpo para montarse en el canal de herraje
CREMONA GAM.1400-1 4926291 COTA VARIABLE AGUJA 15,5
- Cota variable GM
- Aguja 15,5 mm
- Clipable en el canal de herraje
- Elementos de funciones adicionales como los DFE o TFE
(ver tabla), no pueden montarse en activPilot Comfort
- Dibujo de fresados y taladros ver grupo 15,
plano de montaje B-3-1
- Para cajeado de cremona fresado en el canal
- Fresado alojamiento de cremona
- Atornillar la manilla mediante M5 x ..., DIN 965,
43 mm distancia entre tornillos
Pasador de embutir o cerrojo de embutir.
Herraje accesorio válido para embutir en puertas de paso.
Este cerrojo o pasador se instala en puertas de paso para impedir su apertura, es un herraje accesorio para puertas de paso.
La varilla se coloca encastrada en el perfil de la hoja y se fija la chapa de espesor mediante tornillos o remaches. Accionando la palanca exterior se desplaza la varilla, que actúa como anclaje, inmovilizando la puerta.
En esta sección descubrirá todos nuestros cerrojos para puertas y pasadores para puertas.
MANILLA DESPLAZADA LAURA
- Verificada según las normativas DIN EN 13126-3: 23/180-0150/03/C1 y RAL-GZ 607/9
- Posición de enclavamiento: 90°
- Tapa: roseta cubierta parcialmente
- Base: nylon, tetones de soporte
- Cuadradillo: con muelle de compresión integrado en el cuadradillo interno, cubre una profundidad variable hasta 10 mm
- Fijación: no visible, tornillos con rosca métrica M5
- Característica especial: seguridad básica integrada
CREMONA PALANCA HOJA PASIVA GASM.GZ.1050-1 4965127
CAJA DE CAMBIOS DE ALA DESLIZANTE, ALA GIRATORIA
- Para cota fija con canal de herraje en la inversora.
- Una sola pieza.
- Se puede usar a la derecha y a la izquierda.
- Tipo de acción: mediante palanca plana.
- Pasador de bloqueo: cerradero de seguridad (1 pieza).
- Asiento del tirador: Centrado.
- Altura mínima canal de herraje: 550 mm.
- Altura máxima canal de herraje: 1050 mm.
- Material de la ventana: PVC, Aluminio, Acero o madera.
- Ranura de montaje: 16 mm.
- Material: Acero.
- Terminación: Galvanizada.
- Cerradero incorporado análogo a las cremonas GAK y GAM.
- Cerradero de seguridad normalmente pre montado.
- Adaptador para las piezas DFE y TFE se monta en los cerraderos de seguridad a partir de la GASM.GZ.1400-1.
- El corte debe hacerse en posición de apertura.
- La GASM.GZ.800 se monta siempre con el angular E3 (esquina inferior).
- No combinable con agujas D7,5 , D8,5 y D-6.
- No apto para bancos de atornillado automático.
Ingletadora con sierra de mesa de Lamsa con disco de 305mm, con la mayor capacidad de corte en su clase.
Profundidad de corte hasta 55mm
Fácil cambio del disco. Acceso al eje simplemente quitando un tornillo.
Otras caracteristicas
Potencia: 2.000 W
R.p.m: 4.200 Rpm
Diámetro exterior del disco: 305 mm
Diámetro interior de disco: 30 mm
Peso: 20,7 Kg
Longitud del cable: 2,5 m
Arranque suave: Si
Bloqueo del eje: Si
Freno eléctrico: Si
Ángulo de Inclinación de corte izq/dcha: 45 - 0°
Máx. rango de inglete: 47 - 52°
Presión sonora: 93,00 dB(A)
Incertidumbre (K) de vibración: 1,50 m/seg²
Incertidumbre (K) sonora: 3,00 dB(A)
Emisión de vibración: 2,50 m/seg²
Potencia sonora: 106,00 dB(A)
Kit oscilo-batiente B-2000 Biplaxt
El herraje oscilo batiente Ref. B-2000 ha sido ensayado en el Centro de Investigaciones Tecnológicas (CIDENCO) con resultados satisfactorios según informe Nº.7578 de fecha 4-10-2001
Sólo elige el compás que necesite según el ancho de hoja
| COMPÁS | MÍNIMO ANCHO DE HOJA | MÁXIMO ANCHO DE HOJA |
| Corto | 387 mm | 590 mm |
| Largo | 507 mm | 1.000 mm |
Pomo nobel
Característico por su forma nobel o de copa labrada, lo que facilita su adaptación a la mano y en definitiva el accionamiento, con múltiples posibilidades de combinación podremos elegir el pomo que más se adapte a nuestras necesidades, el pomo 2804 se caracteriza por tener la posibilidad de condenar o descondenar ambos lados con la muletilla o condena interior, este modelo no cuenta con dispositivo de emergencia para desbloquear por la cara exterior.
Ideal para su colocación dormitorios y estancias privadas.
CERRADURA SEGURIDAD DE EMBUTIR 4 TETONES Y PICAPORTE LATON 700B EZCURRA
